👽KOMPUTER KOSMITA 👽

Tym razem na tapecie projekt bardzo ciekawego komputera, a z pewnością komputera z ciekawą obudową. Od widza Marcina otrzymałem praktycznie kompletną jednostkę w budzie stylizowanej na klimat sci-fi. Komputer kosmita, bo taką nazwę przyjął ze względu na swój wygląd można zobaczyć w ODCINKU 155 na moim kanale. Komp ogólnie był sprawny, ale właśnie było jedno ale. Ze względu na upalone sloty pamięci ram, płyta główna mogła być bardzo niestabilna. Dlatego też postanowiłem wymienić mu bebechy, no a przy okazji trochę odświeżyć obudowę. W artykule przedstawiam cały proces składania jednostki. Podczas składania wprowadzę również do projektu kilka drobniejszych modyfikacji obudowy. Na koniec oczywiście dokładny opis specyfikacji i test złożonego komputera.

Kosmiczny styl obudowy

Przyznam szczerze, że tak ciekawa obudowa trafiła mi się po raz pierwszy. Z pewnością jest to różniąca się konstrukcja od większości standardowych, tłuczonych na jedno kopyto. Kosmiczny styl w jakim została wykonana obudowa, którą użyję w projekcie na myśl przywołała mi stare dobre filmy sci-fi. Wśród nich można by wymienić takie klasyki jak: „Marsjanie atakują”, „Signs”, „Communion”. Nie jestem w stanie precyzyjnie określić daty produkcji obudowy, ale z ogólnych informacji znalezionych w internecie będzie to gdzieś 2004 – 2005 rok. Wtedy też zaczął się największy boom na modyfikowanie obudów komputerowych.

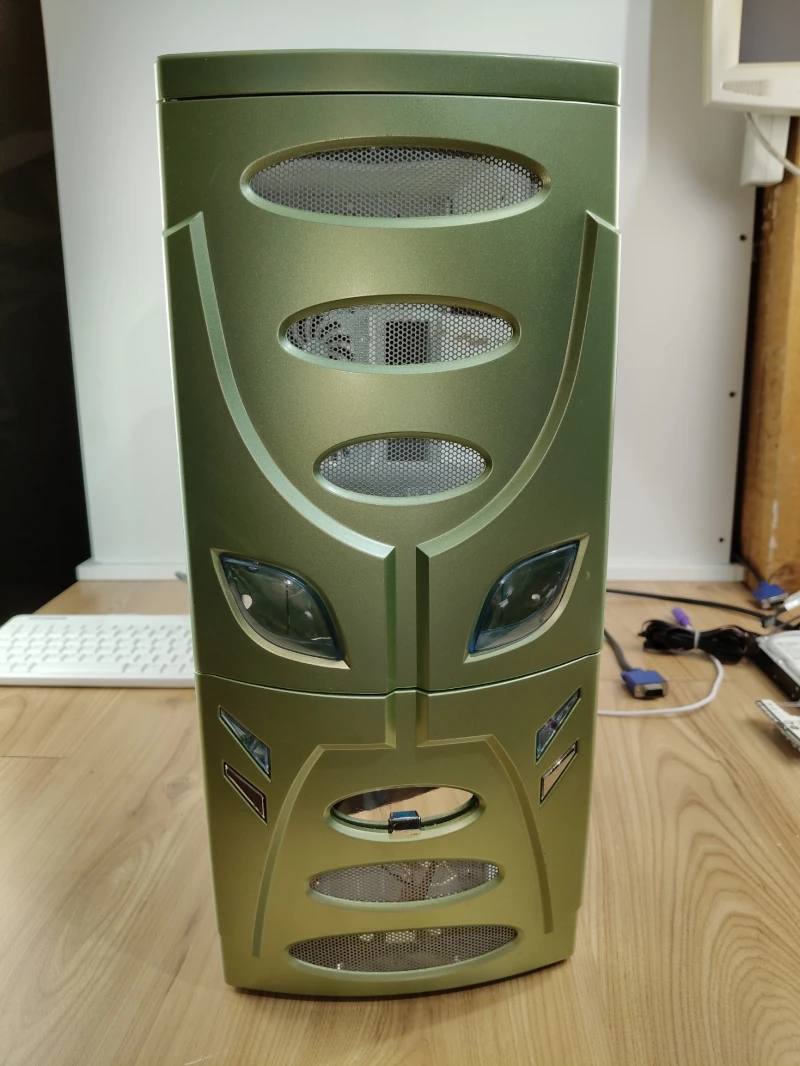

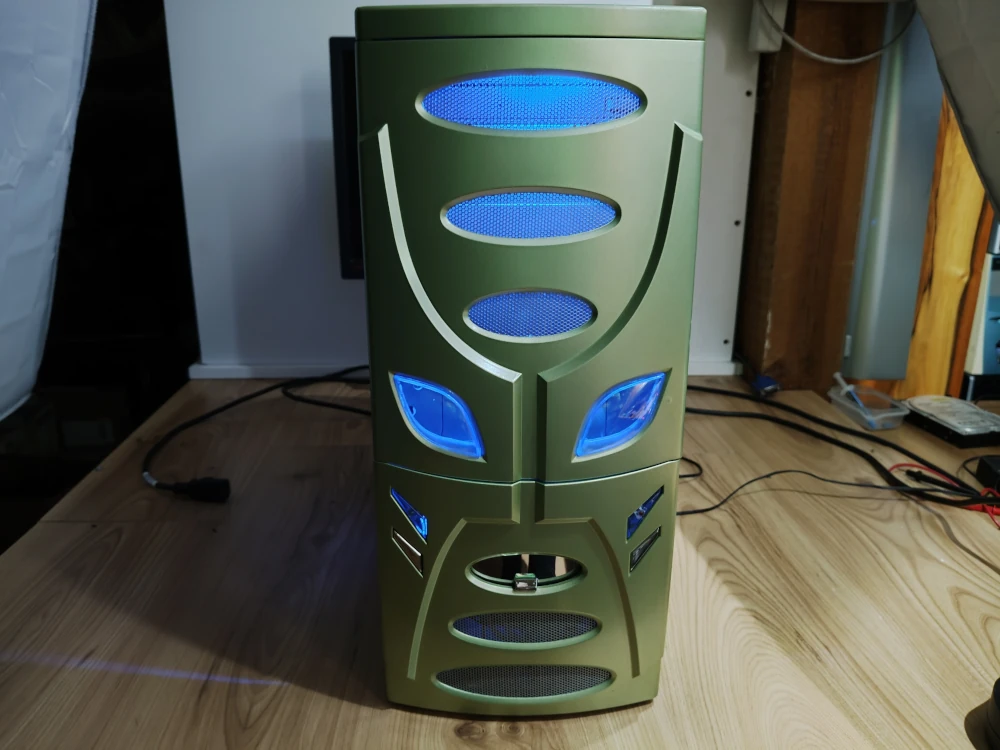

Otwierany panel przedni bardzo przypomina twarz standardowego kosmity. Przez pojęcie standardowego rozumie się wielka jajowata zielona głowa z czarnymi ślepiami i wąskimi ustami. Rolę oczu odgrywają tutaj dwa otwory w których znajdują się plastikowe przeźroczyste wstawki. Za wstawkami umieszczone są diody LED, które mają za zadanie podświetlać ślepia. Pod spodem umieszczony jest otwór imitujący usta, pełniący również miejsce gdzie znajdują się porty USB i AUDIO. Dodatkowo pod oczami umieszczone są diody sygnalizujące pracę komputera.

Panel boczny z podświetlanym jajogłowym

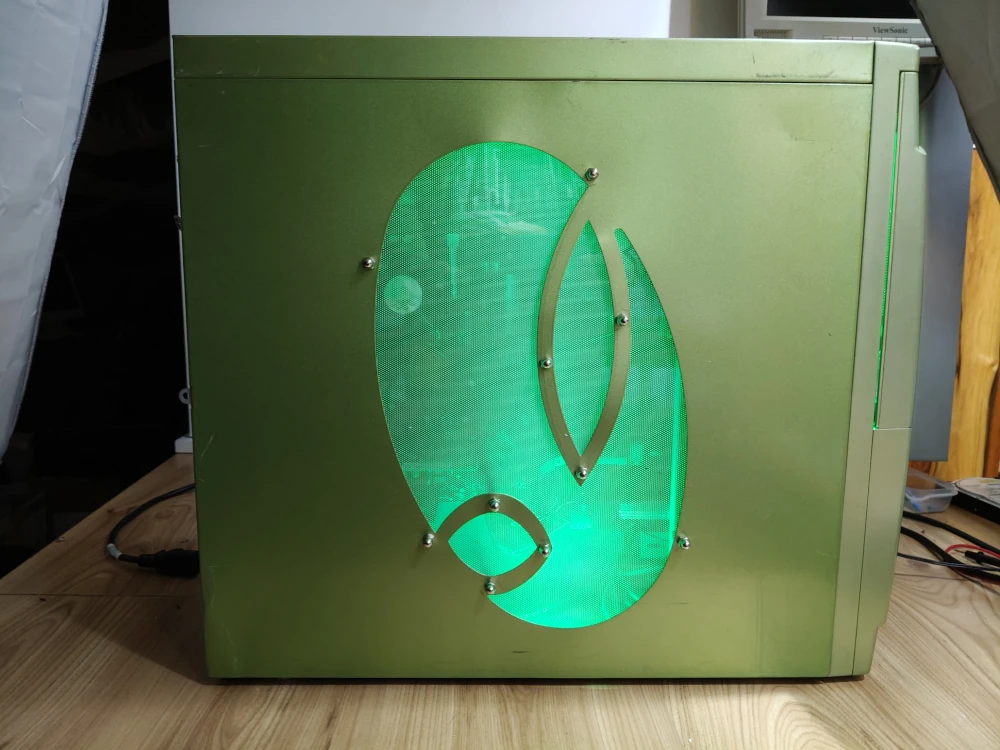

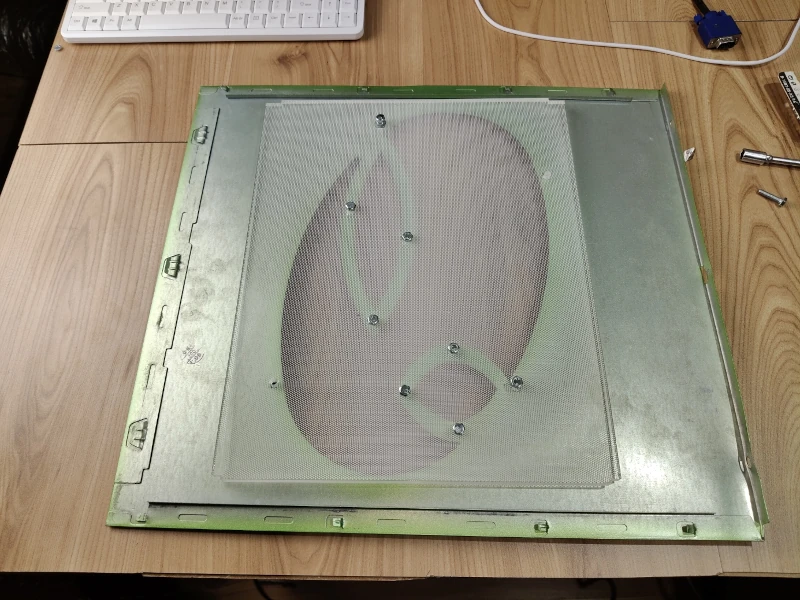

Boczna ścianka obudowy komputerowej wyposażona jest w mniejsze okno przypominające jajowatą głowę kosmity. Stara i cienka warstwa pleksi, która była wcześniej zamontowana na panelu, już nie za bardzo się tutaj nadawała. Postanowiłem zastąpić ją grubym i solidnym dyfuzorem z zepsutego monitora LED. W nowej pleksi musiałem dodatkowo wykonać kilka otworów pod śruby mocowania. Śrubki oczywiście również były wymienione na nowe.

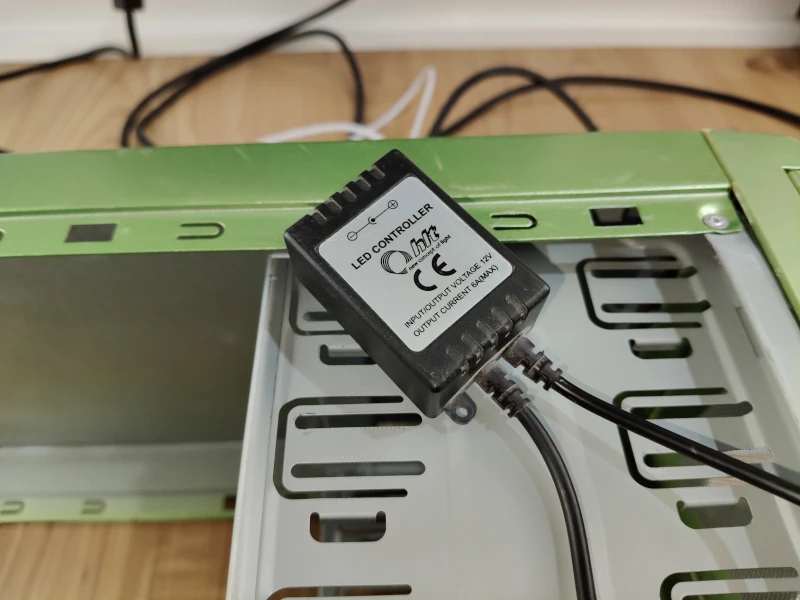

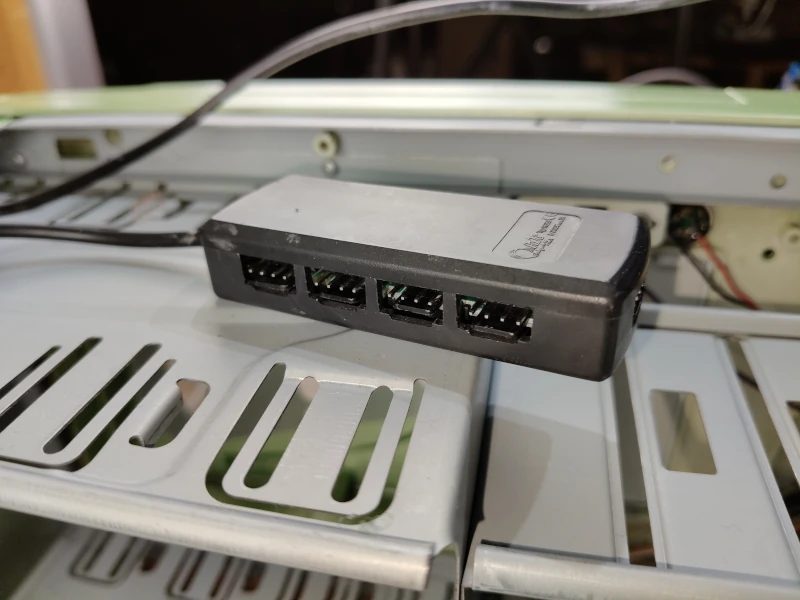

Nie zastanawiając się długo postanowiłem podświetlić okno. W tym celu wykorzystam zestaw LED, który kiedyś służył do podświetlania podstawki pod telewizor. Oprócz sterownika posiada on również rozdzielacz na podłączenie 9-ciu, 3-segmentowych taśm LED. Dzięki temu nie muszę się ograniczać do podświetlenia jedynie wnętrza obudowy. Można również pokombinować coś z dodatkowym podświetleniem panelu przedniego.

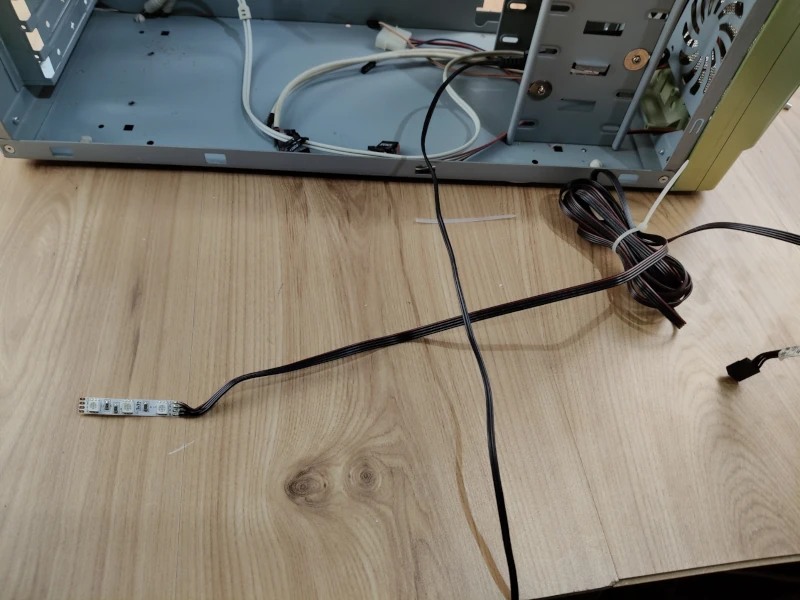

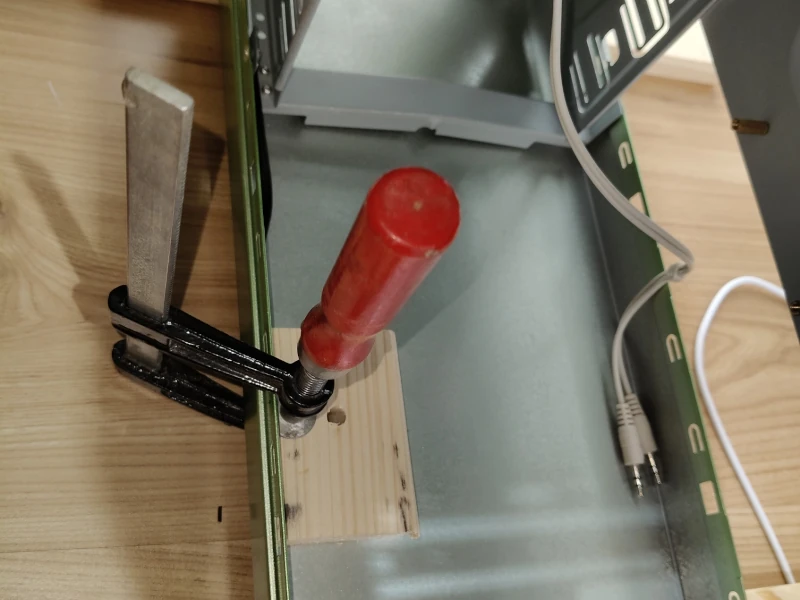

Poszczególne odcinki króciutkich taśm LED są na bardzo długich przewodach, zbyt długich, aby upchać je w obudowie. Dlatego też musiałem je trochę skrócić. Najwięcej zabawy było z lutowaniem. Poszczególne przewody +12V, R, G, B niczym włos przylutowane były bardzo malutkimi punkcikami do taśmy. Na szczęście udało się to zrobić lutownicą z cienkim grotem. Kolejnym zadaniem jest mocowanie oświetlenia w obudowie. Przewody, aby nie majtały w obudowie przymocowałem do niej niezawodnymi trytytkami. Tasiemki LED przykleiłem w odpowiednich miejscach nad i pod oknem.

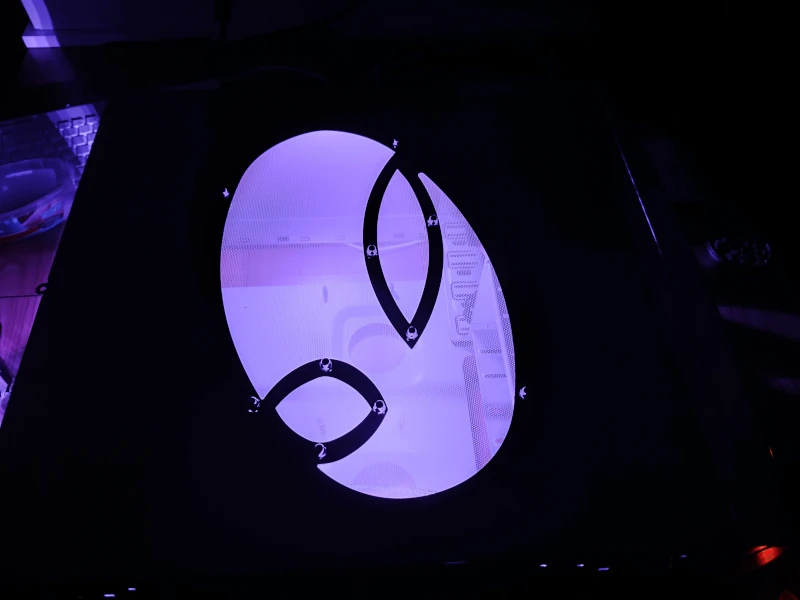

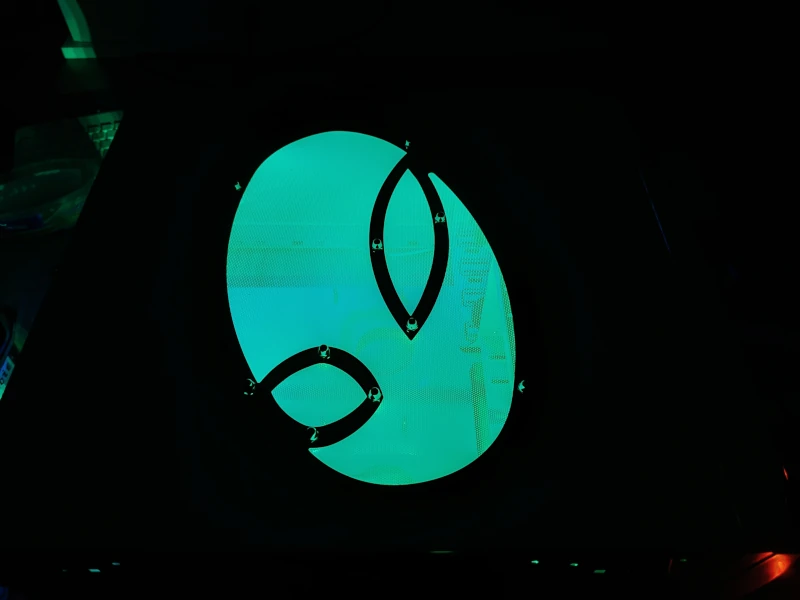

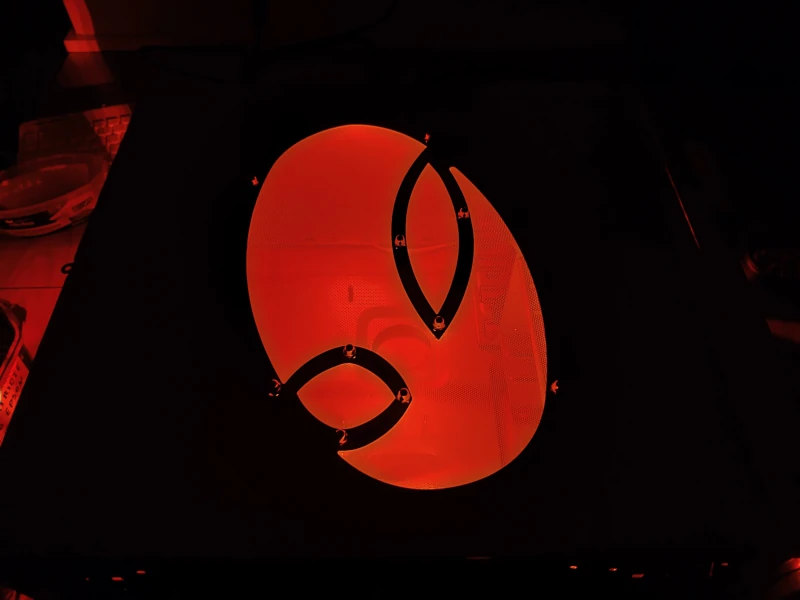

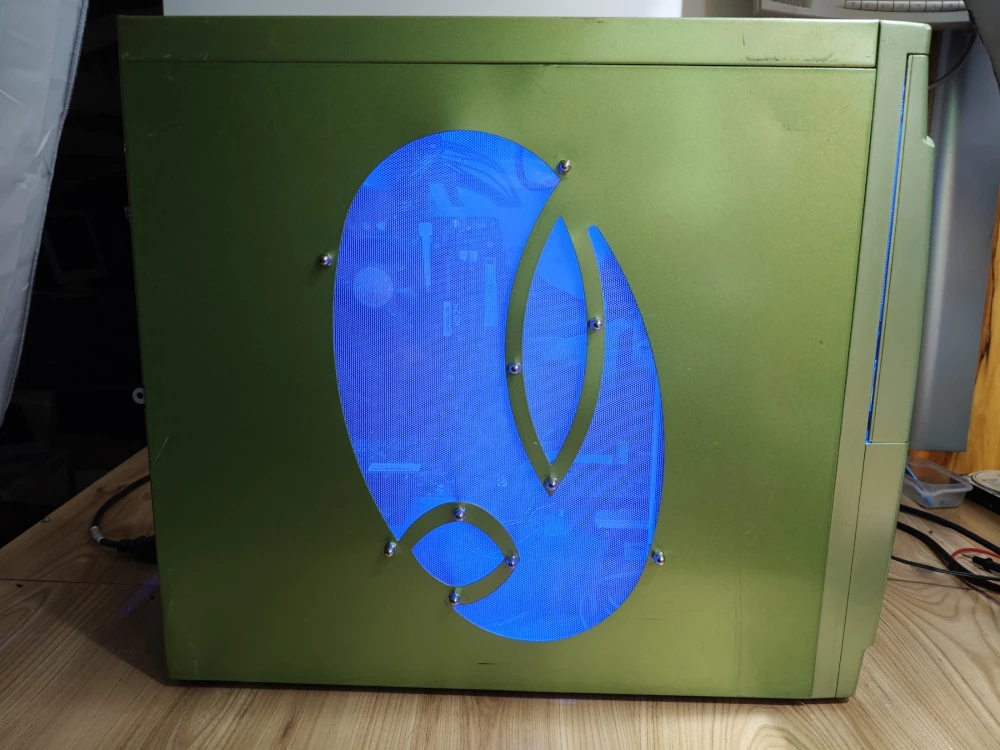

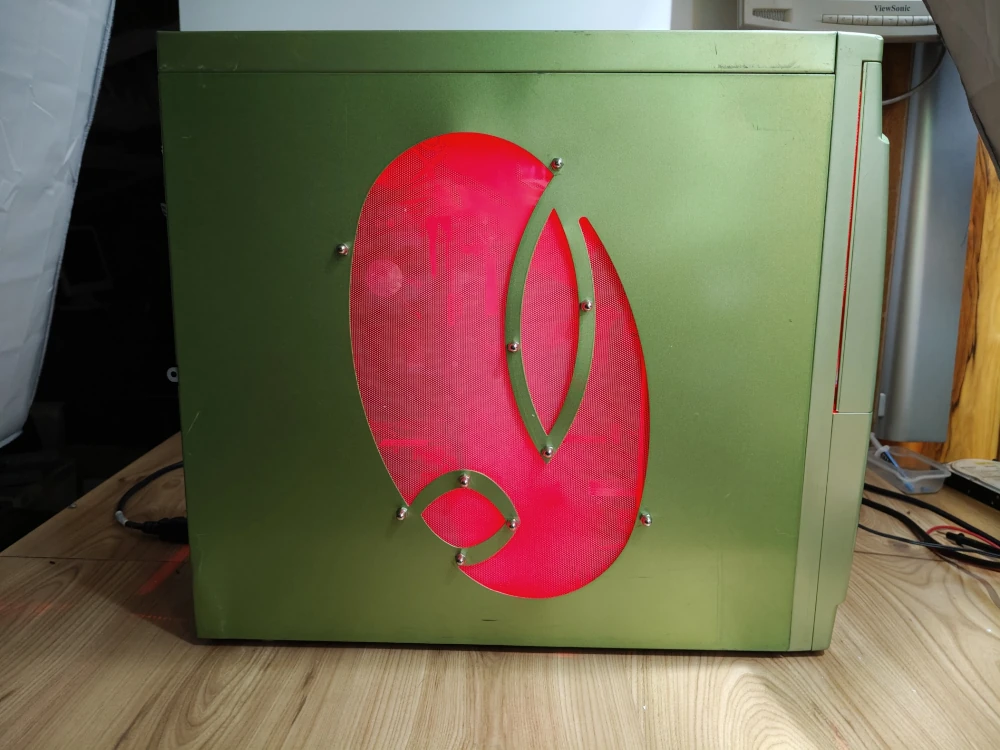

Efekt podświetlenia bardzo zadowalający. Szcególnie fajnie wygląda to po kompletnym zgaszeniu światła. Dzięki pilotowi można sobie dowolnie zmieniać kolory jajogłowego.

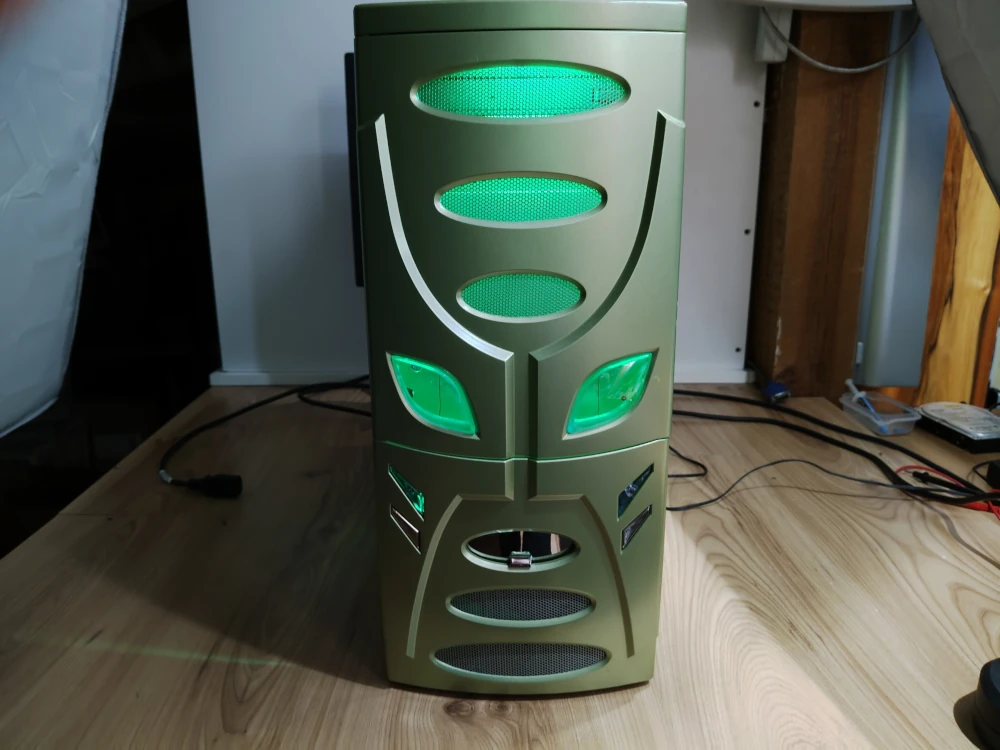

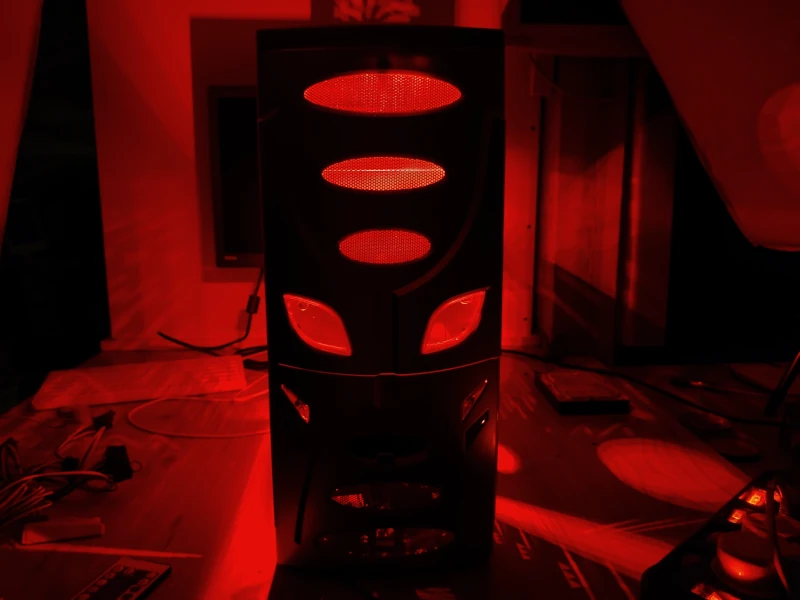

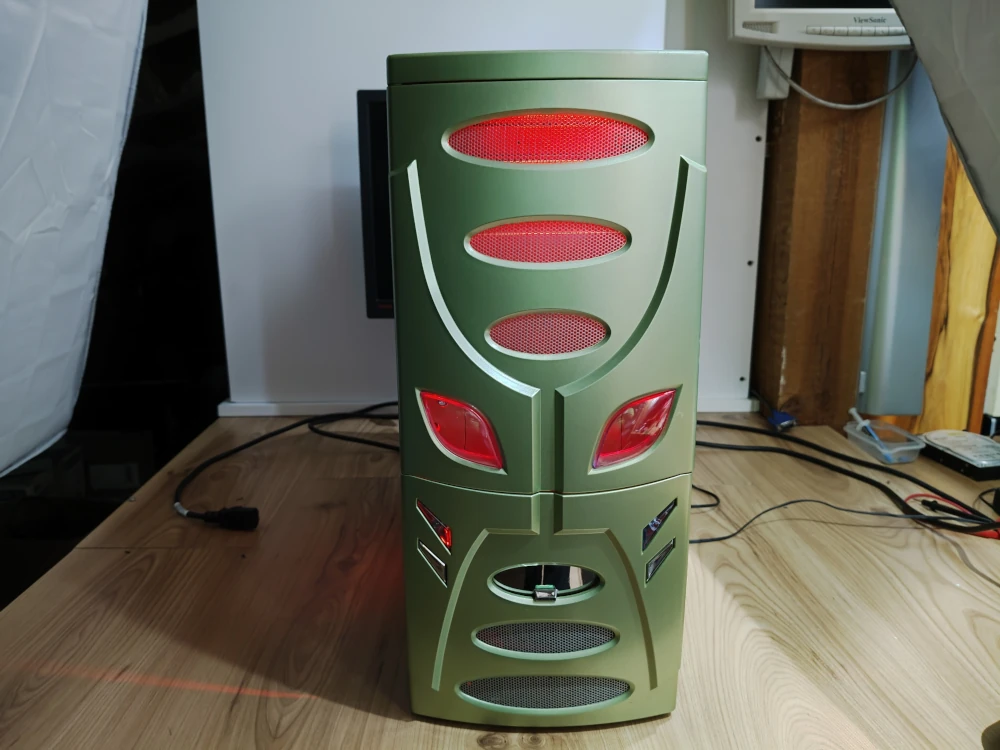

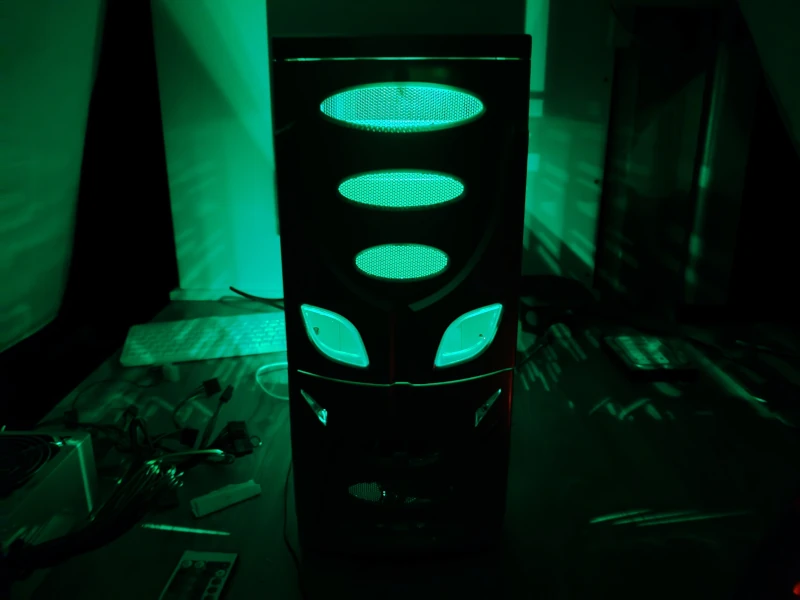

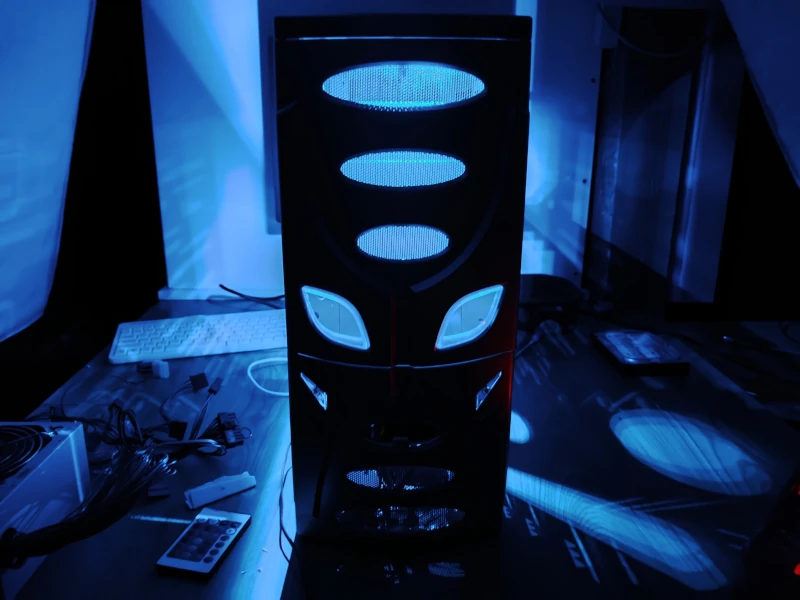

Podświetlenie zamontowałem również w panelu przednim. Teraz komputer kosmita świeci pełną kosmiczną mocą 🙂

Montaż wentylatorka i zasilacza Delta

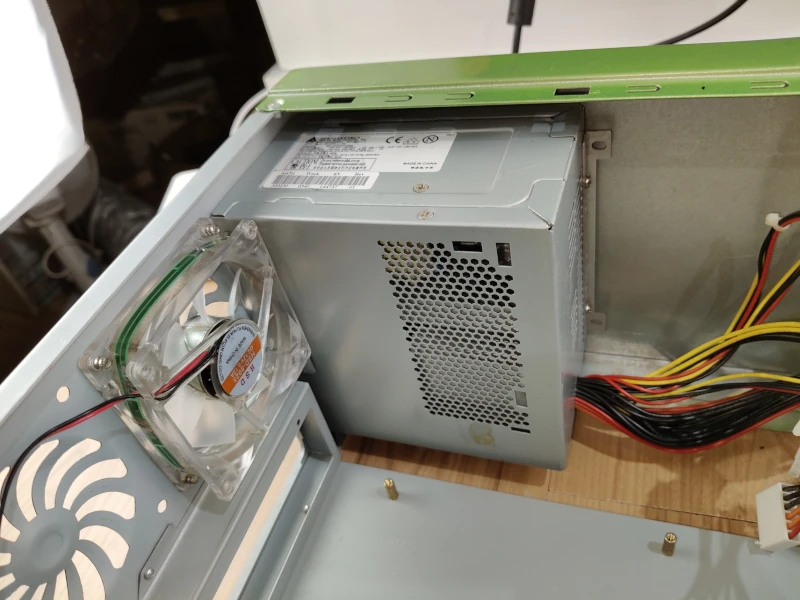

Wentylatorek obudowy również będzie podświetlany. Jego przeźroczysta obudowa jest owinięta kawałkiem taśmy LED. Całość (wentylatorek, oświetlenie) zasilana będzie bezpośrednio z molexa zasilacza. Jeśli chodzi o sam zasilacz, będzie to wyrób firmy Delta. Zasilacze tego typu cechuje niewielka cena i solidność. Moc 280W w zupełności wystarczająca do budowy retro komputera.

Płyta główna i procesor dla komputera kosmity

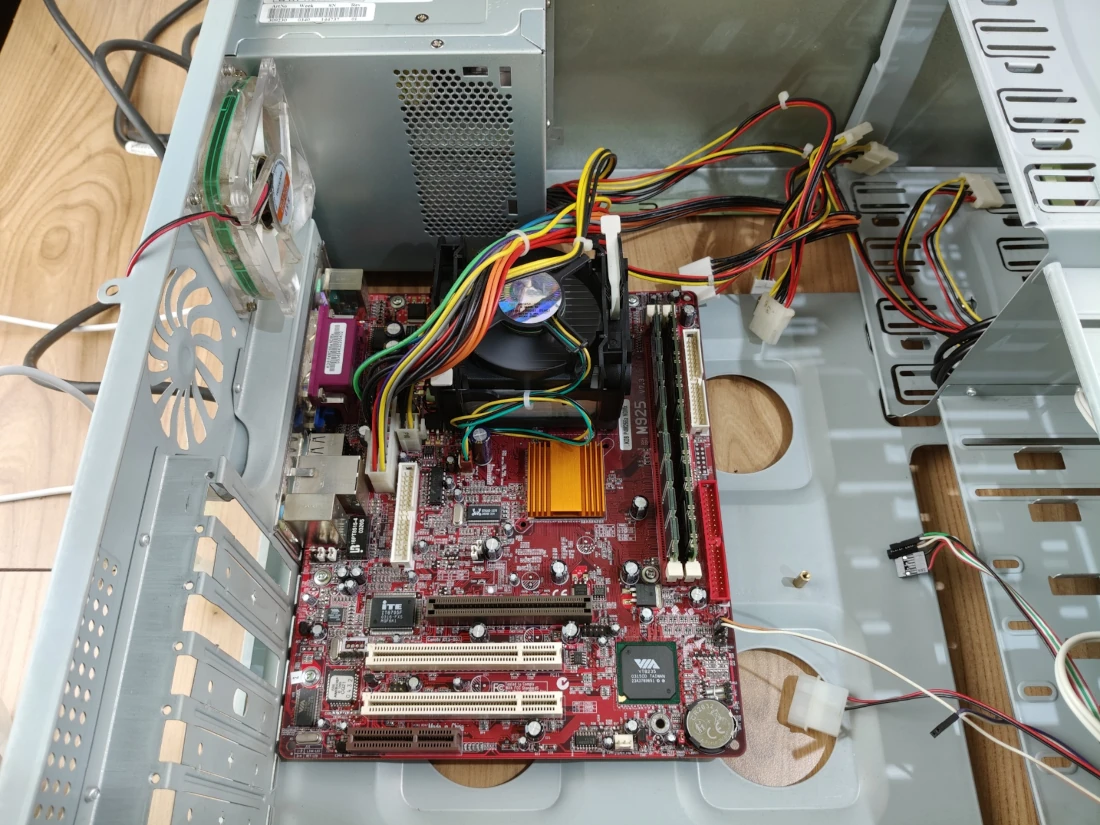

Pora na zainstalowanie najważniejszych komponentów całego kosmicznego zestawu. Płyta główna PC Chips M925HLU V7.3 została wyjęta z komputera od Piotrka ODCINEK 149. Właśnie ta płytka zamieszka w środku kosmity. W sokecie 478 M925 siedzi już procesor Celeron o taktowaniu 2GHz SL6VY. Zostanie on zastąpiony Pentiumem4 2,66GHz SL6PE. Posiada on nie tylko wyższe taktowanie niż Celeron, ale też więcej pamięci podręcznej i wyższe FSB.

Karta graficzna plus dźwiękowa

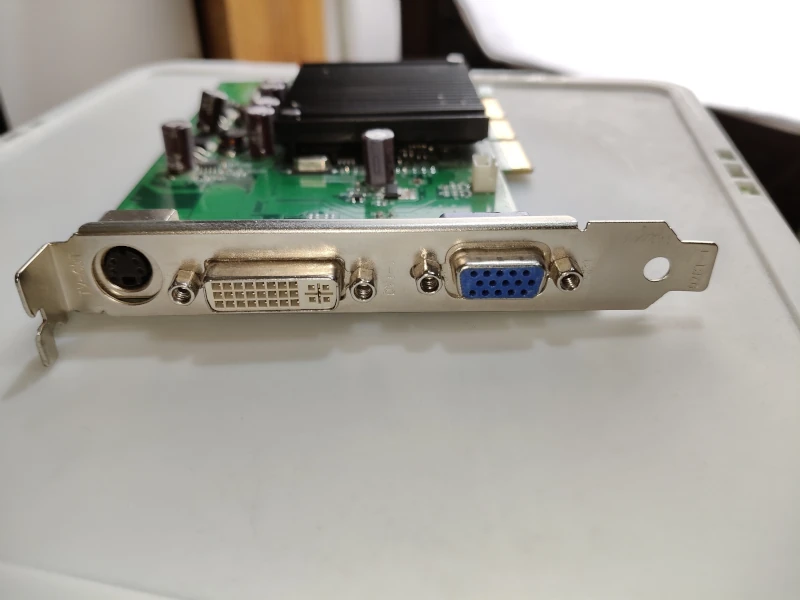

Na komputerze przydało by się również pograć w jakieś kosmiczne gry 👾 Do tego niezbędna będzie karta graficzna ze złączem AGP. Z zapasów udało mi się wyciągnąć GeForce 6200A. Pojemność 512MB DDR2, oraz szyna 64bit. Niestety nie daje to jakiejś galaktycznej przepustowości, ale myślę że na gry do 2001 roku, będzie super. Dodatkowym plusem jest obecność kompletu złącz na śledziu: VGA, DVI, S-VIDEO.

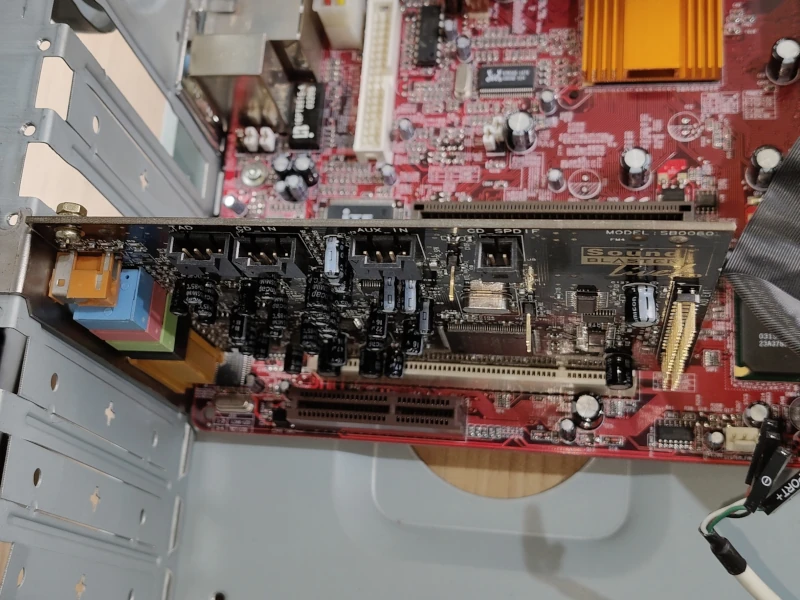

Do wykorzystania zostały dwa złącza PCI. Przydała by się jeszcze na jednym z nich karta dźwiękowa. Oczywiścia sama płyta główna ma zintegrowany układ AC97, ale myślę, że Sound Blaster SB0060 poprawi z pewnością jakość dźwięku.

Słów kilka o Pamięci RAM

Jeśli chodzi o pamięć RAM, nie mogłem tutaj za bardzo wybrzydzać, ponieważ z największych pojemności pozostały mi jedynie dwa moduły 512MB. Oczywiście pamięci 128 i 256MB mam jeszcze od groma, ale na płycie są niestety tylko dwa sloty RAM. Tak więc ostatecznie wylądowało tam w sumie 1GB. Pierwszy z modułów to Pamięć Kingston KVR400X64C3a/512, druga GOODRAM GR400D64L3/512. Płyta natomiast maksymalnie obsługuje do 2GB pamięci z taktowaniem 266MHz. Jak można zauważyć po oznaczeniach oba moduły działają w trybie 400MHz, ale to nie problem. Płyta główna poradzi sobie z tym obniżając ich taktowanie do 266MHz.

Dysk twardy i system operacyjny

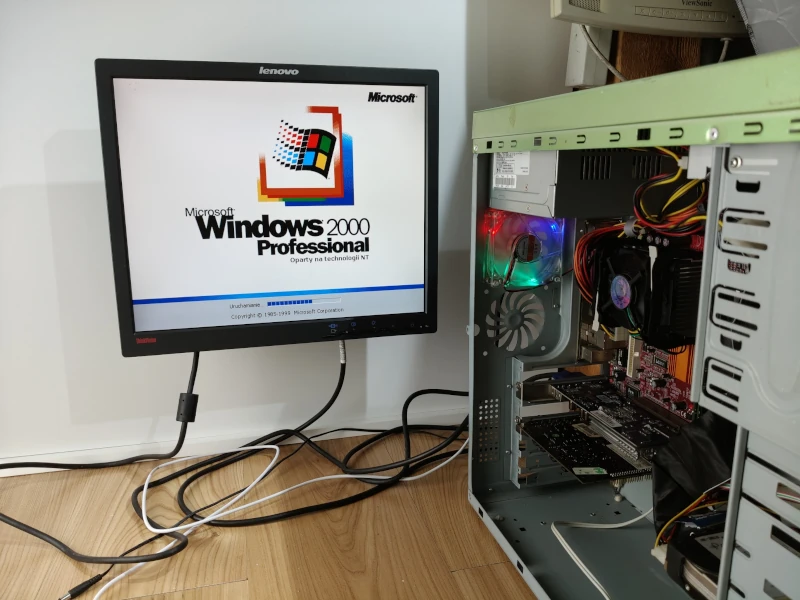

System jaki zdecydowałem się zainstalować na dysku to Windows 2000. Ktoś w tym momencie mógłby zapytać dlaczego nie XP? Odpowiedź jest bardzo porosta. Ze względu na dosyć okrojoną pamięć RAM bedzie to moim zdaniem najbardziej optymalny wybór. System jest nieporównywalnie stabilniejszy od Windowsów ME i 9x. Drugą sprawą jest lepsza dostępność sterowników pod nowsze komponenty komputera jak chociażby GF 6200. Windows 2k tym samym jest dobrym kompromisem jaki potrzebowałem pod retro zestaw komputer kosmita.

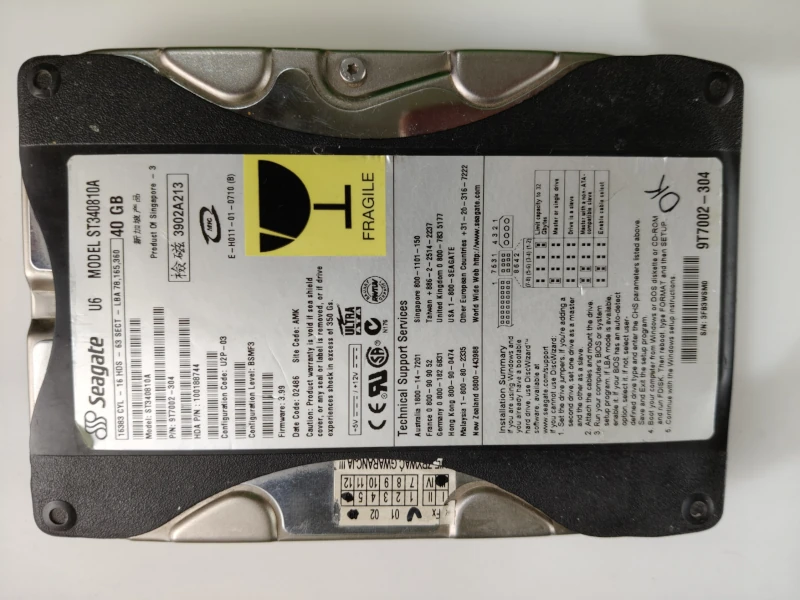

Dysk twardy na którym będzie zainstalowany Windows 2000 to Seagate ST340810A o pojemności 40GB. W dzisiejszych czasach może się to wydawać strasznie mało, ale na początku lat 2000 był to standard. Pamiętam, że mój pierwszy komputer z 2003 roku posiadał HDD Samsunga o tej samej pojemności. Oprócz programów, plików mp3 i filmów 480p, mieściło się tam też sporo gier.
