Demontaż konsoli PlayStation 3 FAT
4 konsole PlayStation które przedstawiłem w ODCINKU 157 na moim kanale trzeba teraz przetestować. Nie było oczywiście tutaj zaskoczenia, że pierwsza z nich po odpaleniu pokazała YLOD. W dokładnym tłumaczeniu skrót oznacza żółtą diodę śmierci. Sugeruje to uszkodzenie płyty głównej, najczęstszą przyczyną są zimne luty RSX, lub GPU. Zobaczę czy jakieś części da się pozyskać z konsoli. W tym celu niezbędny będzie demontaż PlayStation 3 FAT. W tym artykule pokażę krok po kroku proces całej rozbiórki.
Krok 1 - demontaż górnej pokrywy

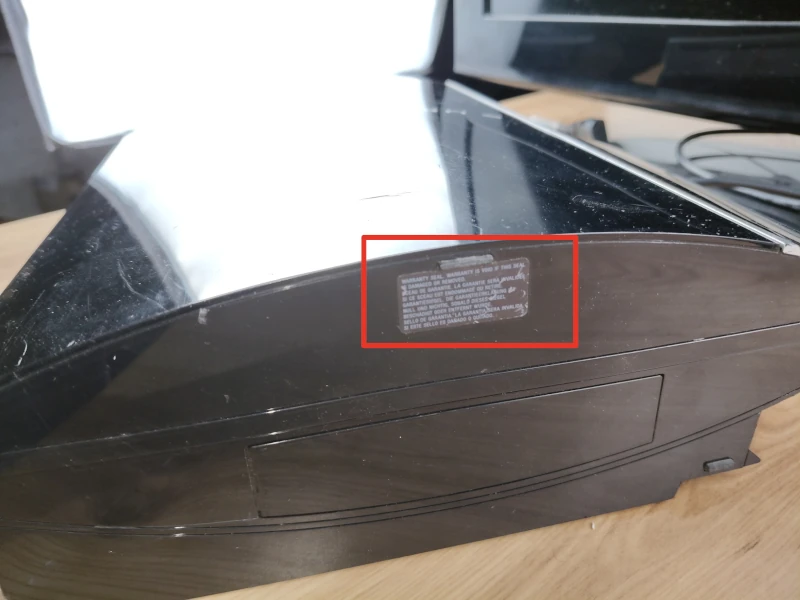

W celu otwarcia górnej pokrywy najpierw musimy zdjąć panel z napisem PlayStation 3. Aby to zrobić najpierw odkręcamy boczną śrubkę, która znajduje się pod naklejką gwarancyjną.

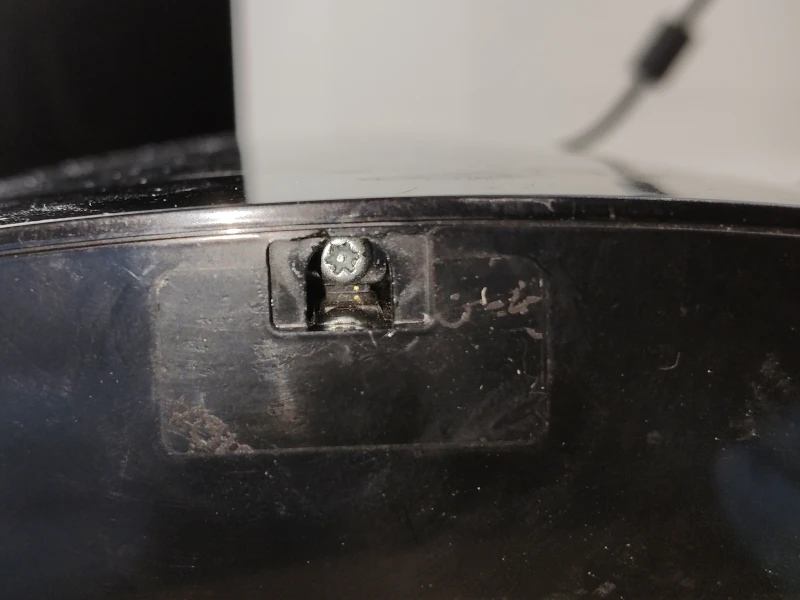

Oczywiście rzadko się zdarza, że konsola posiada taką naklejkę. W większości przypadków obudowy były już otwierane. Przy nie otwieranych konsolach, po zdjęciu naklejki będziemy musieli jeszcze wydłubać gumową zaślepkę. Pod nią kryje się śrubka na torx.

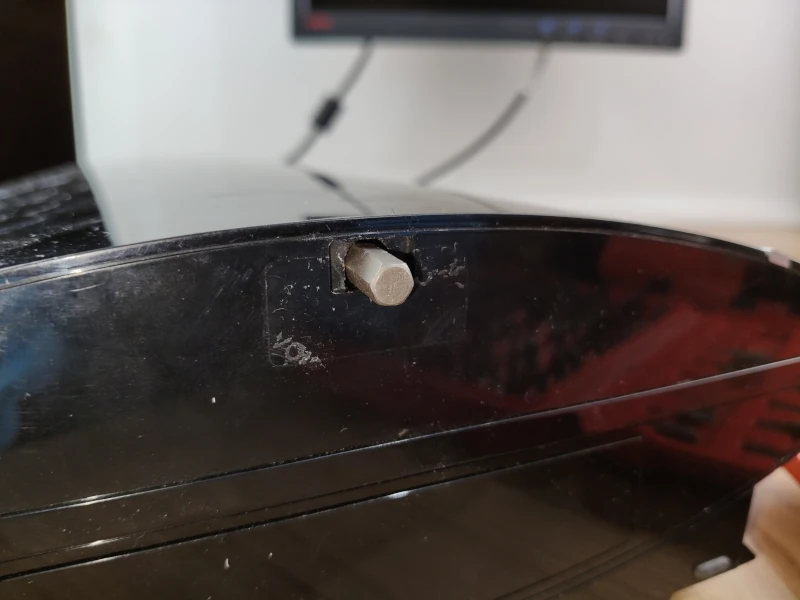

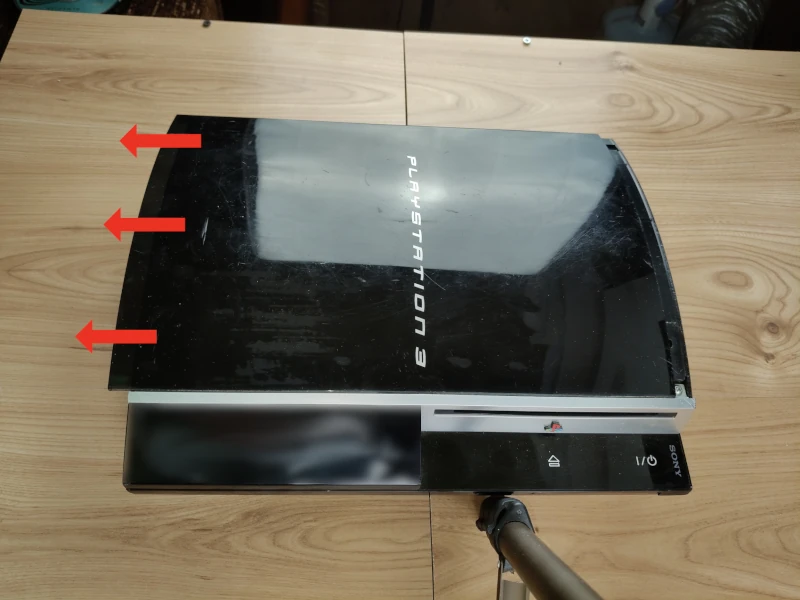

Do odkręcenia śrubki będziemy potrzebowali specjalnego bita typu tamper torx 10 (torx z otworem). Po wykręceniu śrubki można już swobodnie zdjąć cover górnej pokrywy. Panel należy delikatnie przesunąć napisem PlayStation 3 do dołu. W razie jakiegokolwiek oporu należy sprawdzić czy śrubka jest całkowicie wykręcona i wyjęta z otworu.

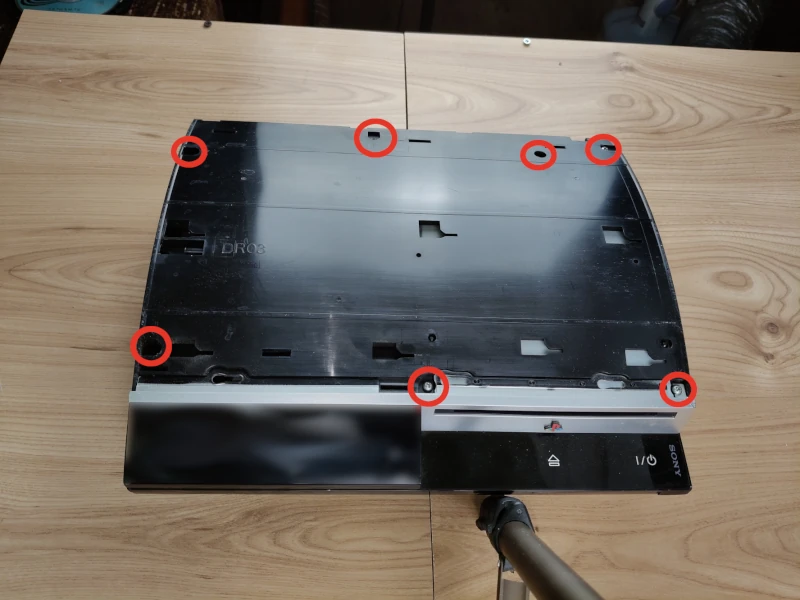

Po zdjęciu panelu możemy odkręcać resztę śrubek mocowania górnej pokrywy. Tym razem należy się zaopatrzyć w zwykły śrubokręt krzyżakowy. Do odkręcenia będziemy mieli 7 śrubek zaznaczonych na zdjęciu.

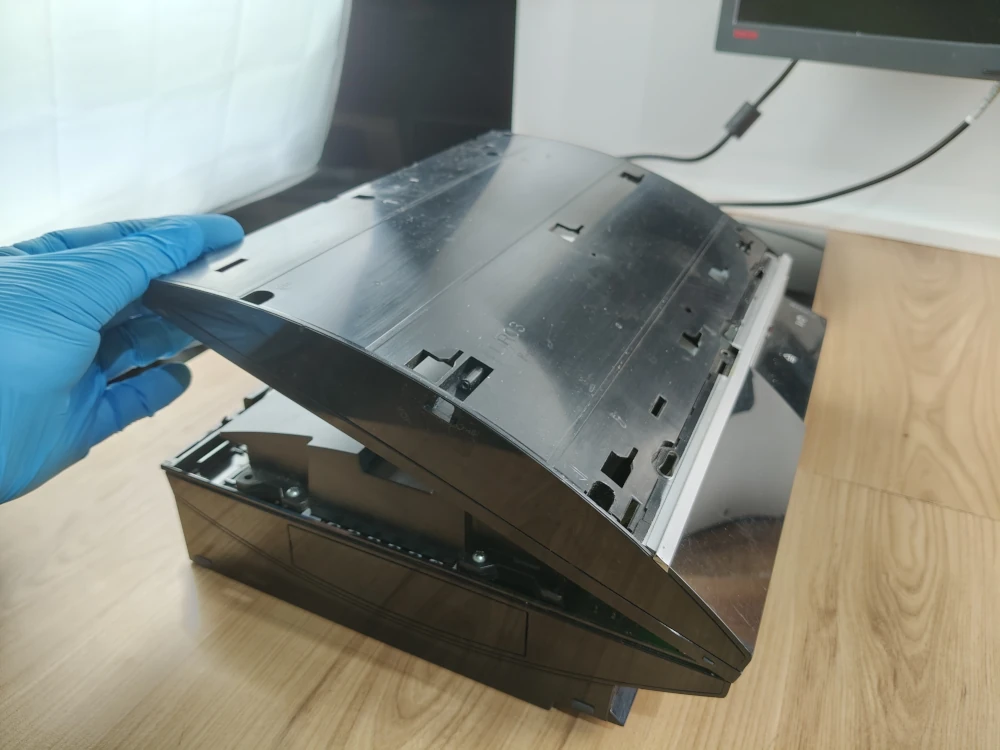

Wszystkie odkręcone śrubki trzeba wyjąć z otworów, aby nie przeszkadzały podczas zdejmowania pokrywy. Najlepiej przygotować sobie oddzielne pudełeczko na śrubki. U mnie idealnie sprawdzają się pudełka po serkach na kanapki. Pokrywę trzeba teraz delikatnie unieść od tylnej części konsoli i uwolnić z zaczepów w przedniej części. Po tym zabiegu nasza PlayStation 3 jest już otwarta.
Krok 2 - odłączenie i wyjęcie zasilacza

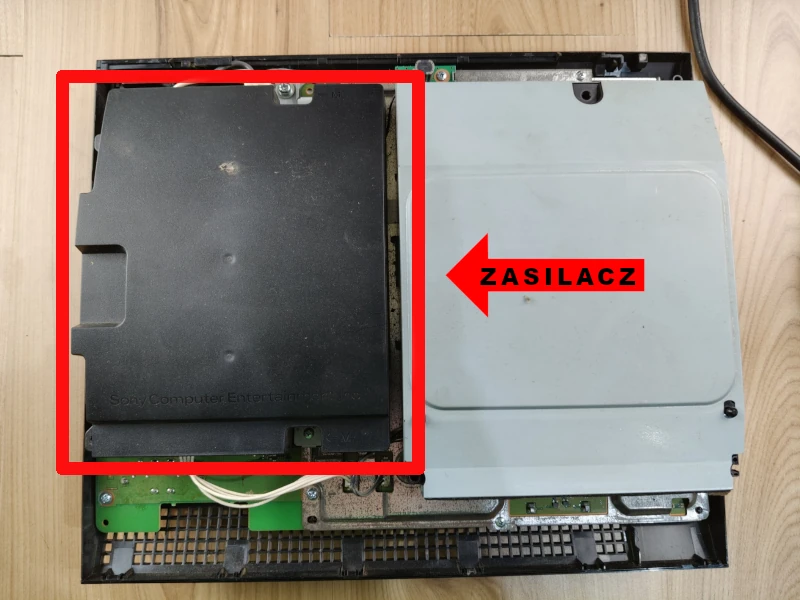

Pierwsze co zobaczymy po zdjęciu pokrywy to umieszczone obok siebie – zasilacz, oraz napęd blu-ray. Kontynuując demontaż PlayStation 3 fat, uwolnimy i zdejmiemy najpierw zasilacz. Jest on widoczny na zdjęciu, w plastikowej, czarnej obudowie.

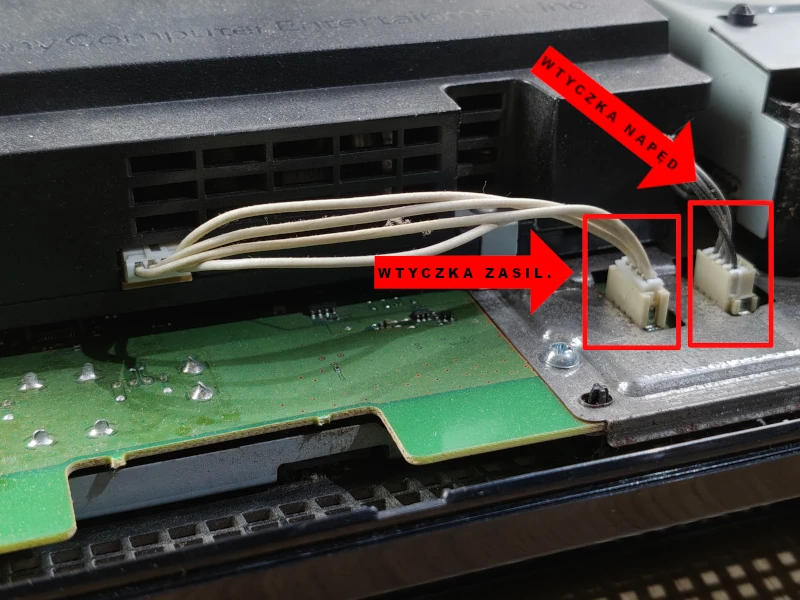

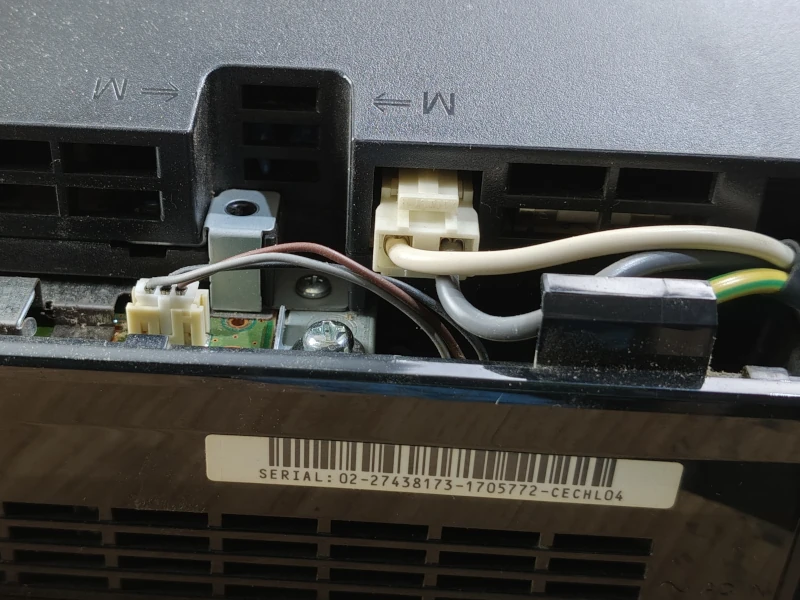

Zaczynamy od odłączenia kabelków. UWAGA – najpierw należy się upewnić, że konsola kompletnie jest odłączona od zasilania. Pierwszy z kabelków to czteropinowy przewód znajdujący się w przedniej części konsoli. Do jego wyjęcia z płyty głównej najlepiej użyć małych szczypców. Przy okazji można również wyciągnąć znajdującą się obok wtyczkę od napędów.

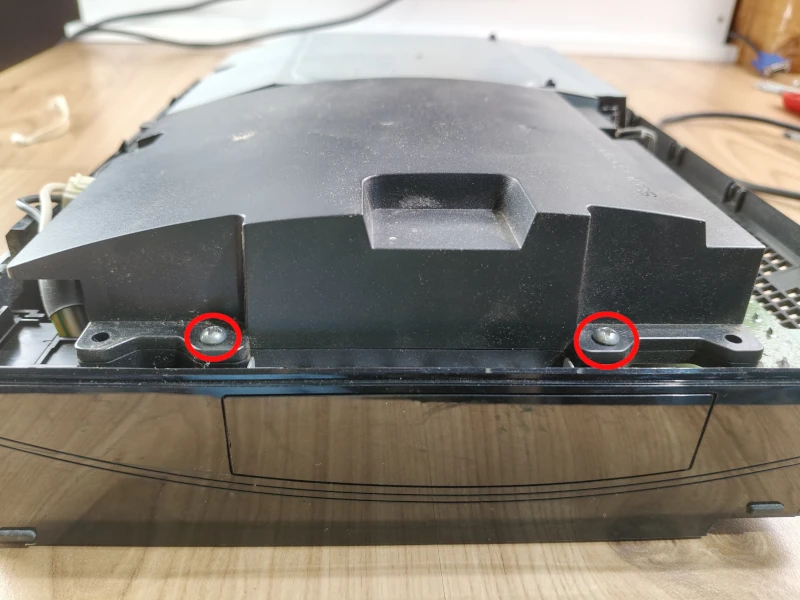

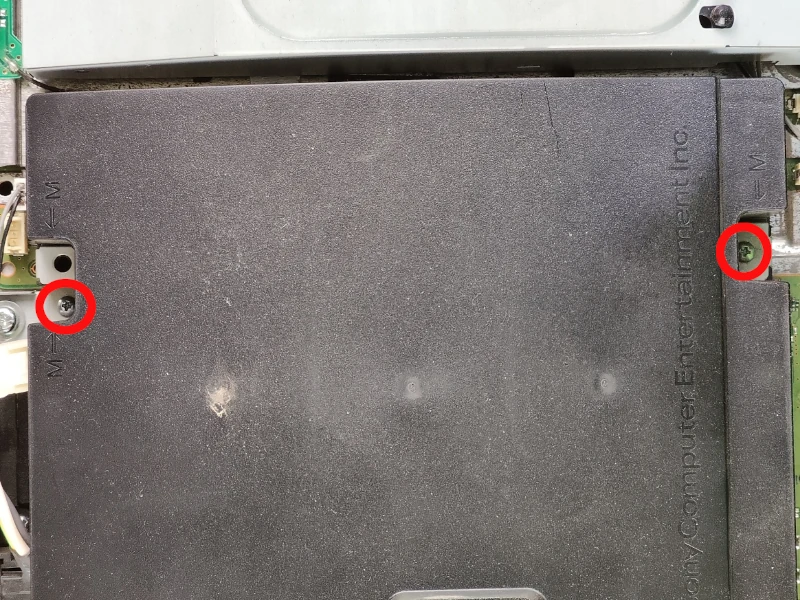

Kiedy to już kabelki mamy odczepione pora odkręcić zasilacz. Dwie pierwsze śrubki znajdują się na obrzeżu zasilacza patrząc od lewego boku konsoli. Dwie kolejne znajdziemy w wycięciach obudowy, bardziej od strony napędu blu-ray.

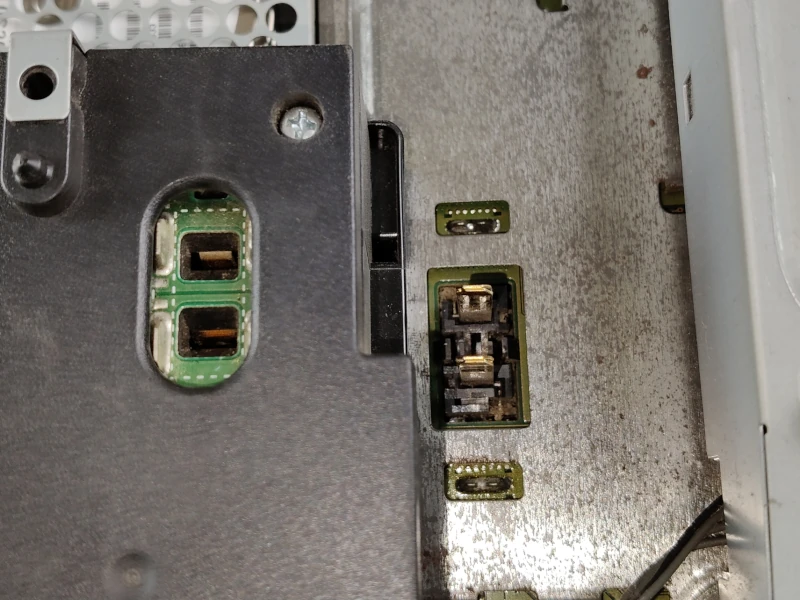

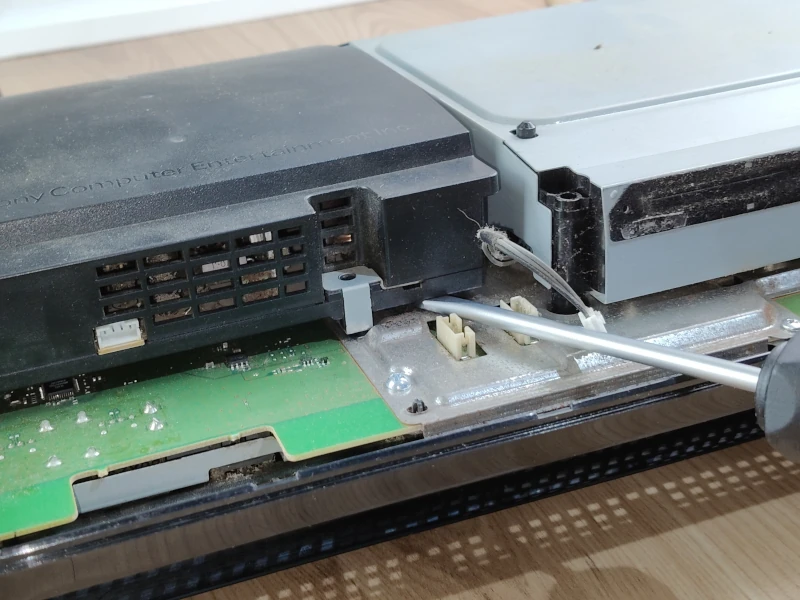

Jeśli już mamy zasilacz uwolniony ze śrubek, pora na wyjęcie go z płyty głównej. Od strony napędu znajdują się dwa styki na które jest on wetknięty. Teraz trzeba w tym miejscu wsunąć dosyć smukły płaski śrubokręt i podważyć całość do góry. Zasilacz powinien bez problemu wysunąć się ze wcześniej wspomnianych wtyków.
Krok 3 - wyjęcie dysku twardego

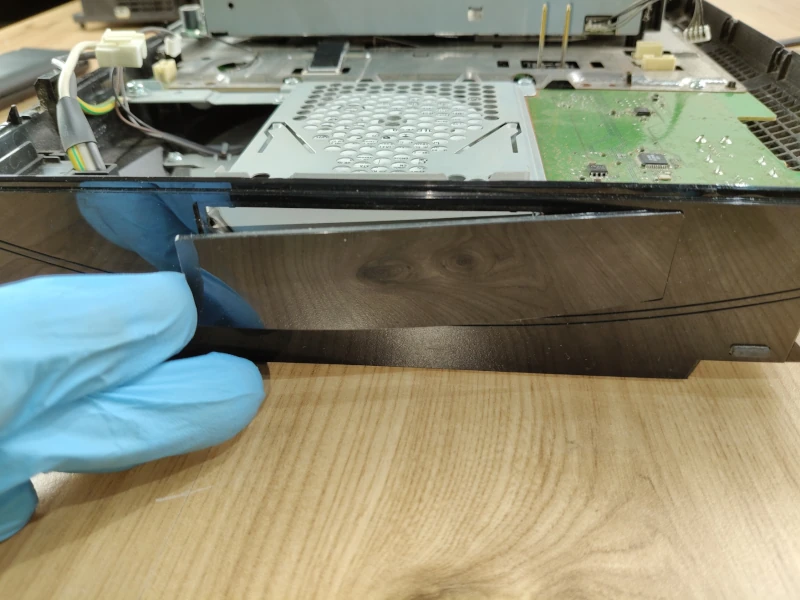

Przejdziemy sobie teraz do demontażu dysku twardego. Jest on umieszczony za zaślepką na bocznej ściance konsoli. Kiedy przyjżymy się dokładnie zaślepce, zobaczymy małe wgłębienie. W tym miejscu możemy podważyć zaślepkę. Z drugiej strony jest ona umieszczona w zaczepie. Najpierw podważamy zaślepkę, a potem wyjmujemy z zaczepu.

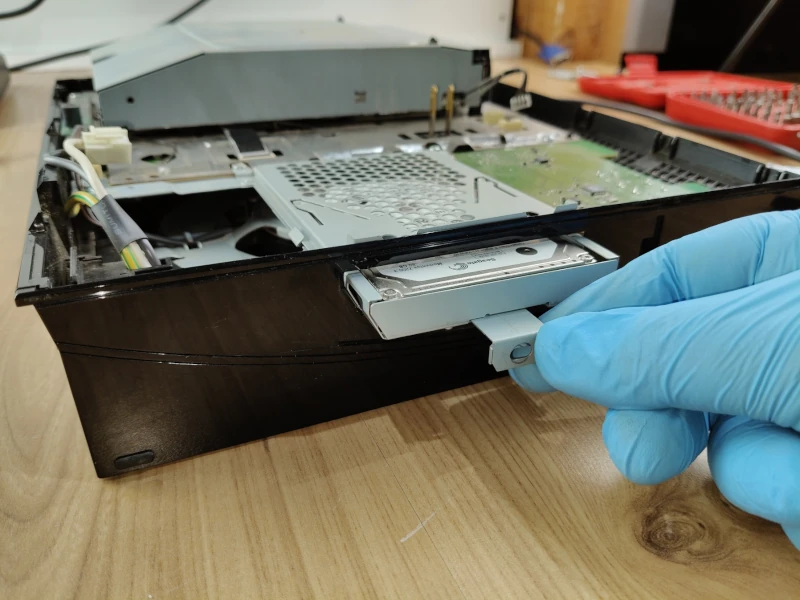

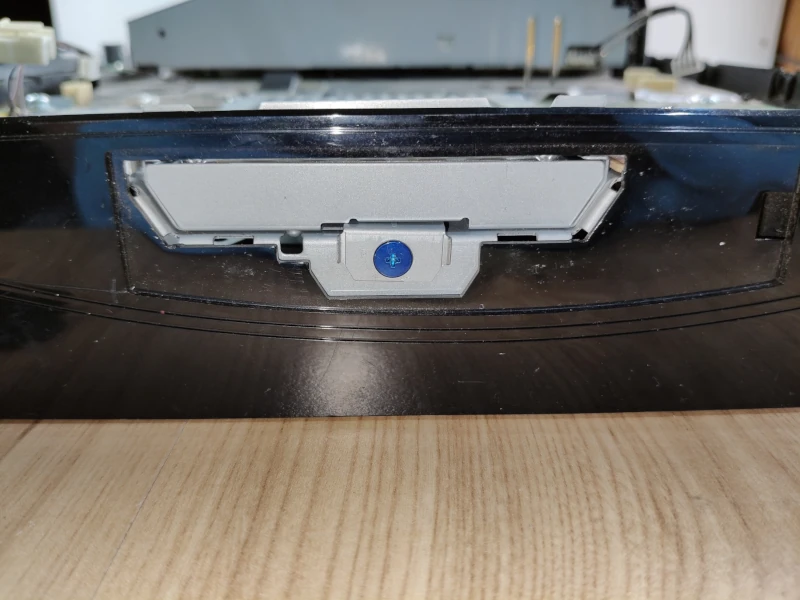

Po zdjęciu pokaże się nam śrubka, którą najpierw trzeba odkręcić mniejszym śrubokrętem. Potem wystarczy pociągnąć za malutką dźwigienkę znajdującą się pod spodem. Dysk wychodzi razem z koszyczkiem.
Krok 4 - demontaż napędu blu-ray

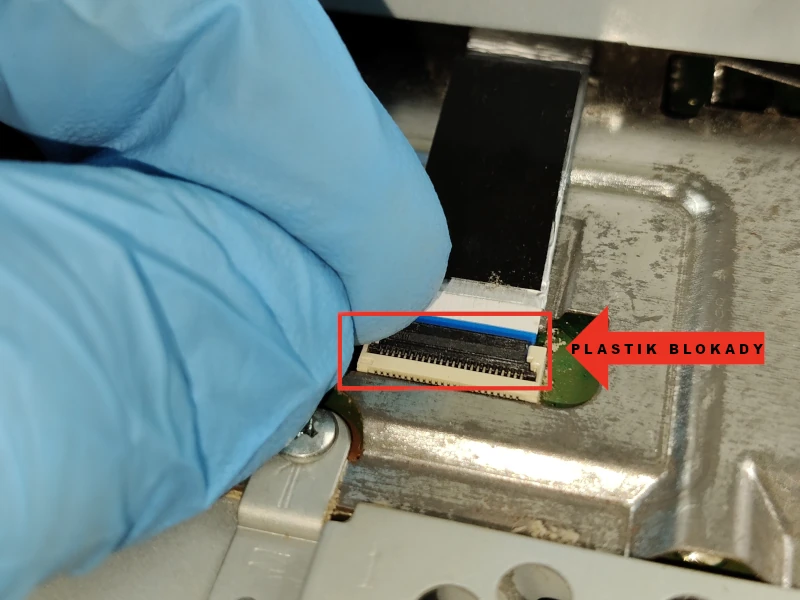

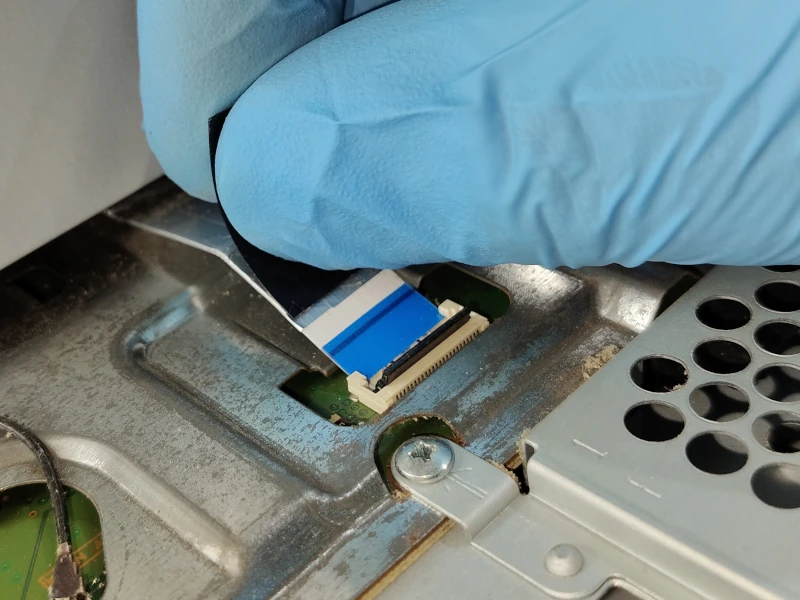

Tutaj już bułka z masłem. Aby zdjąć napęd wystarczy teraz jedynie odpiąć taśmę. Najpierw trzeba odblokować maleńki kawałek plastiku znajdujący się nad slotem. Podważamy go delikatnie i i podnosimy do góry. Tutaj trzeba mocno uważać, ponieważ stare plastiki bardzo lubią się łamać. Następnie łapiemy taśmę za specjalny doczeppiony do niej listek i wysuwamy ze slotu.
Krok 5 - demontaż antenki wi-fi

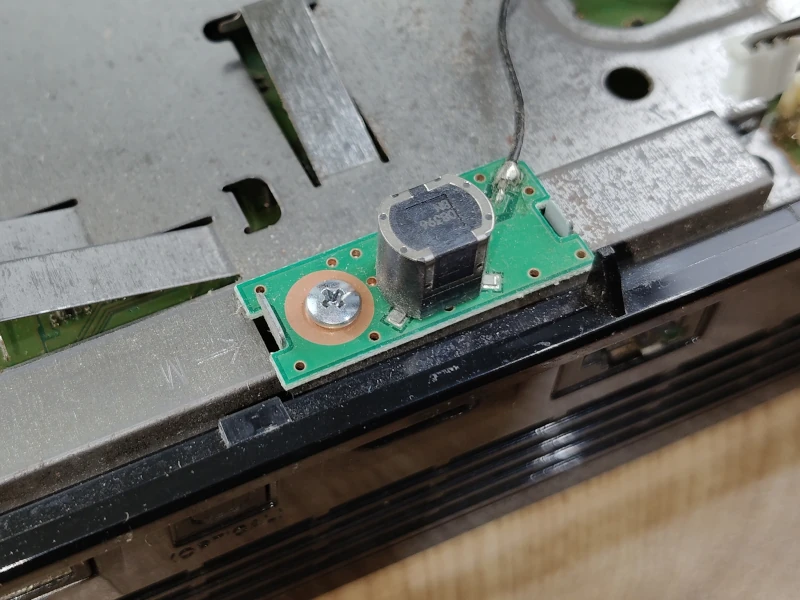

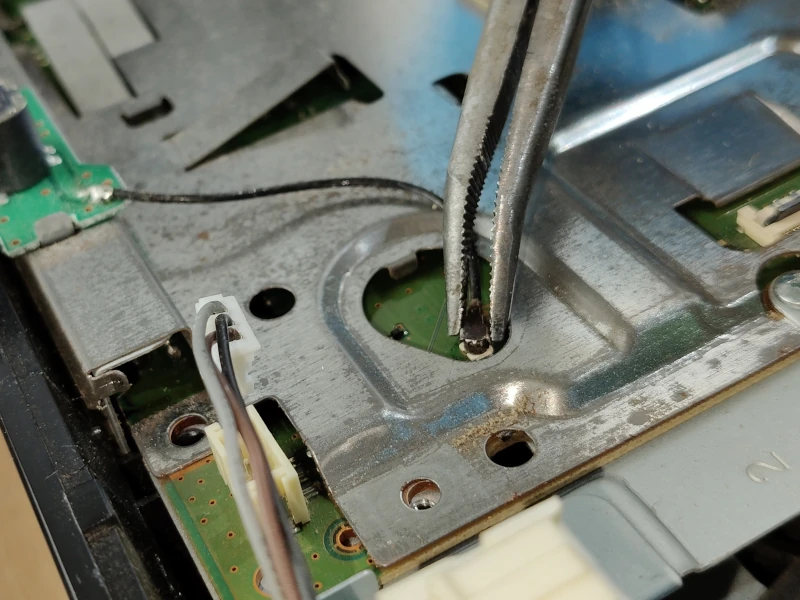

Antenka wi-fi, znajdująca się w tylnej części posiada mały kabelek koncentryczny, który najpierw musimy odpiąć z płyty. Najlepiej zrobić to również za pomocą małych szczypiec. Całość antenki przykręcona jest tylko jedną śrubką, dlatego nie ma problemu z jej demontażem.
Krok 6 - górna część kieszeni na dysk

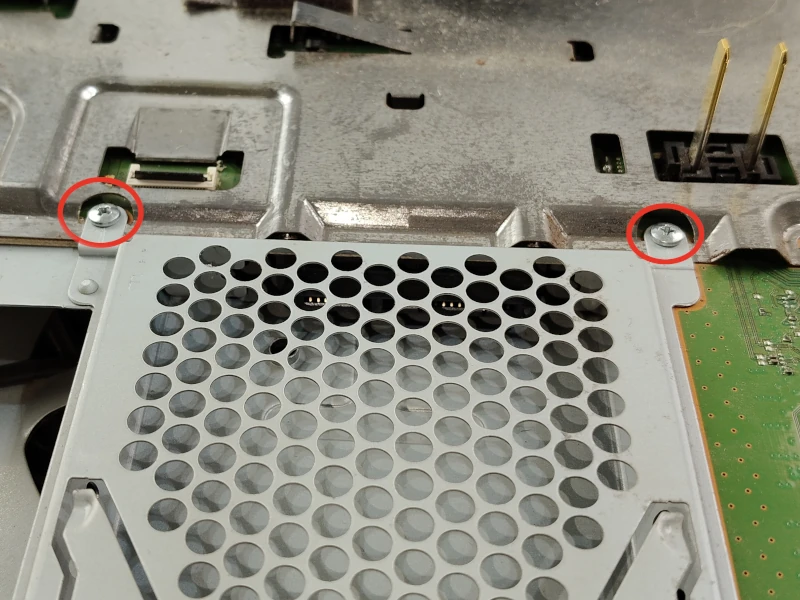

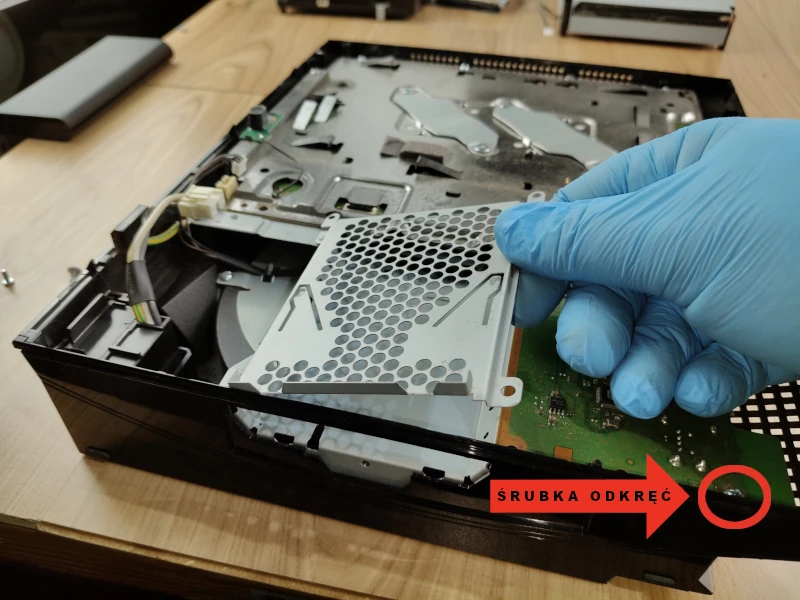

Nadeszła pora na zdjęcie górnej części kieszeni na dysk. Pójdzie szybko, bo jest ona przykręcona tylko dwiema śrubkami. Tutaj jeszcze zapomniałem dodać, że została jedna śrubka do odkręcenia płyty. Zaznaczyłem ją na zdjęciu nr.2
Krok 7 - zdejmowanie blachy

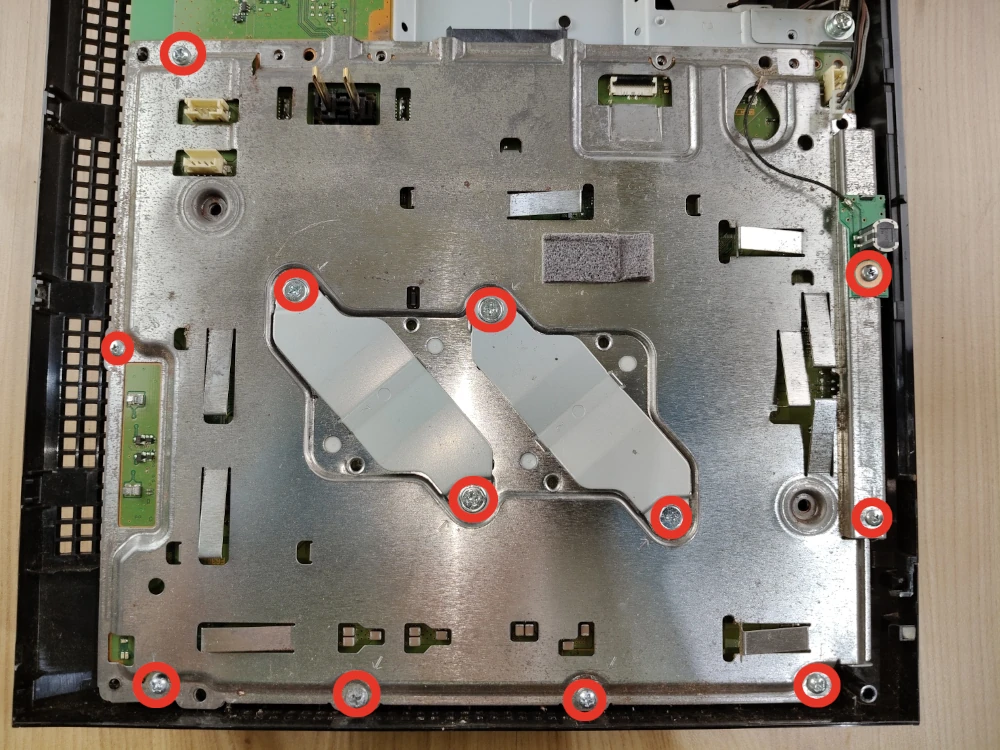

Na zdjęciu widocznym powyżej zaznaczyłem wszystkie miejsca w których znajdują się śrubki trzymające blachę. Śrubkę od antenki wi-fi oczywiście pomijamy, ponieważ została odkręcona wcześniej.

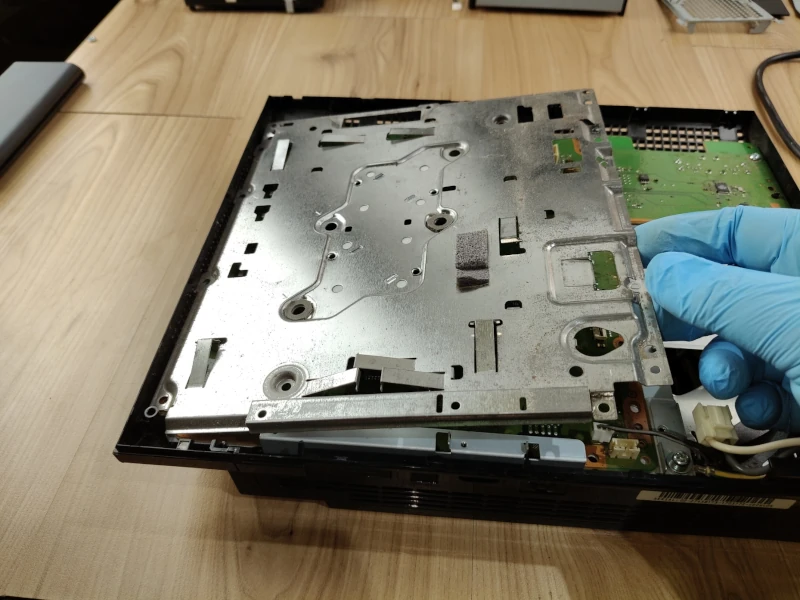

Po wykręceniu wszystkich śrubek można bez problemu zdjąć blachę

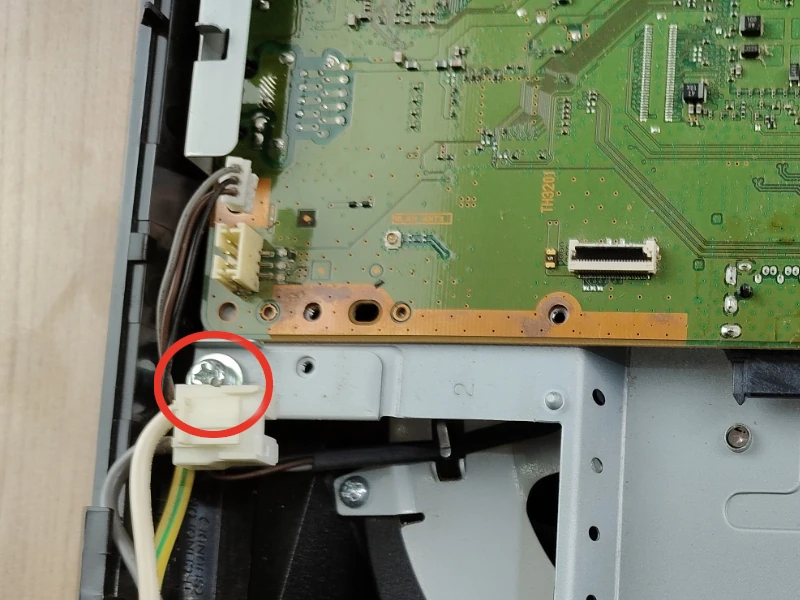

Teraz pora odkręcić również przewód masowy.

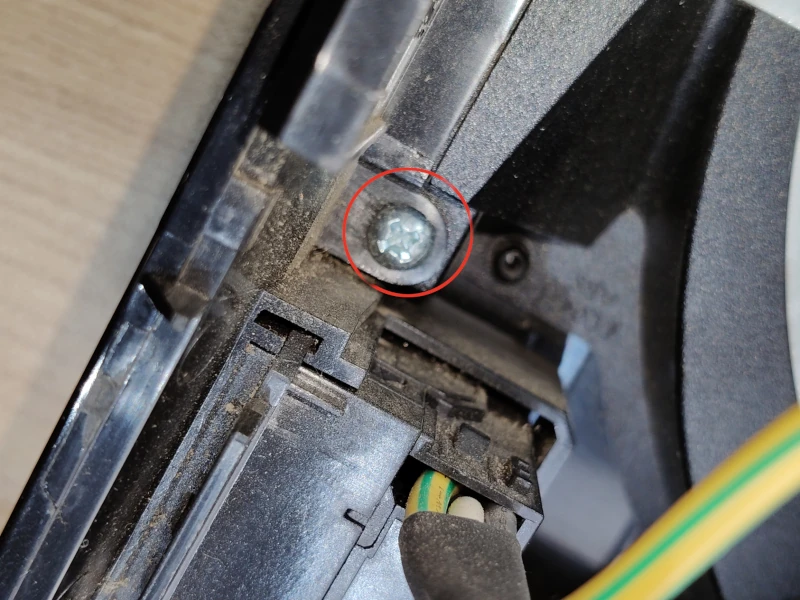

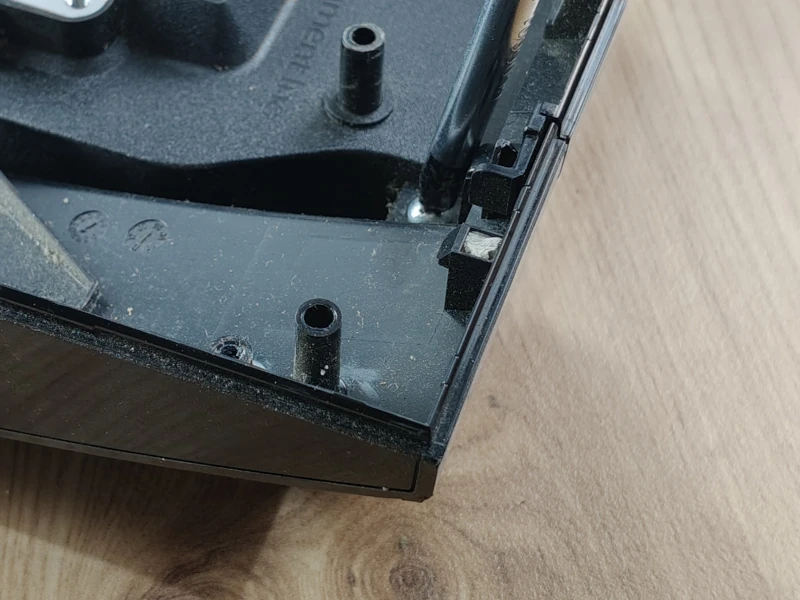

Oraz mocowania tylnego grilla.
Krok 8 - płyta główna

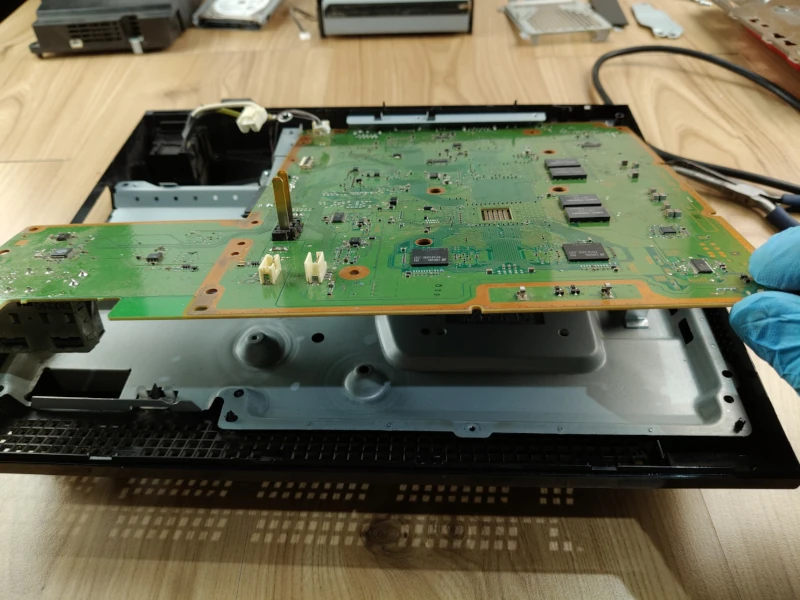

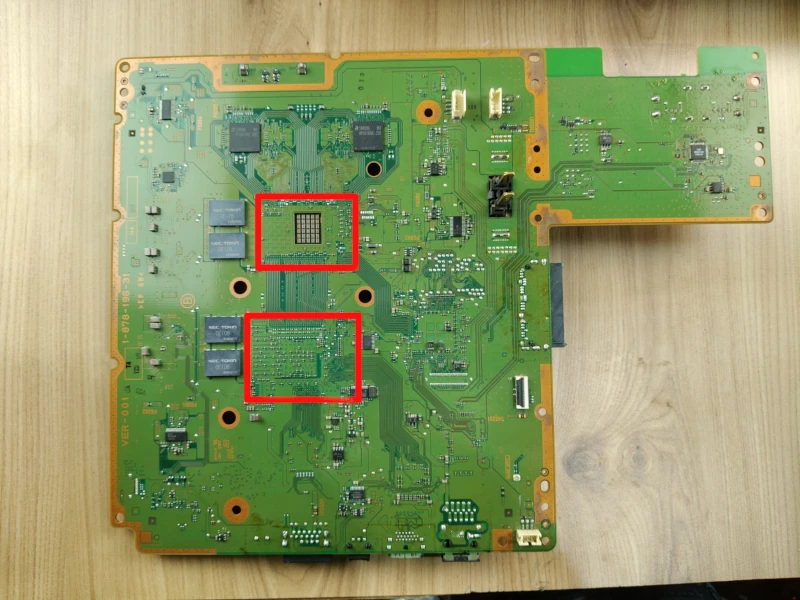

Pora na najważniejszy krok, czyli demontaż płyty głównej. Tutaj należy zachować szczególną ostrożność i nie robić nic na siłę. Chociaż płyta główna jest całkowicie odkręcona, może zdarzyć się, że trzyma się jeszcze mocno przyklejona do radiatorów od RSX i CELL. W tym przypadku trzeba delikatnie podgrzewać miejsca w których znajdują się ww. chipy. Najlepiej jeśli mamy hot air, ale trzeba go ustawić na niską temperaturę, aby całkowicie nie uszkodzić lutów na płycie. Ewentualnie można użyć suszarki do włosów, ale też bardzo uważając aby nie przegrzać tych miejsc. Po delikatnym podgrzaniu pasta powinna puścić, umożliwiając demontaż płyty. Pamiętajmy przede wszystkim, nic na siłę, aby jej nie połamać, lub urwać któryś z chipów.
Krok 9 - chłodzenie

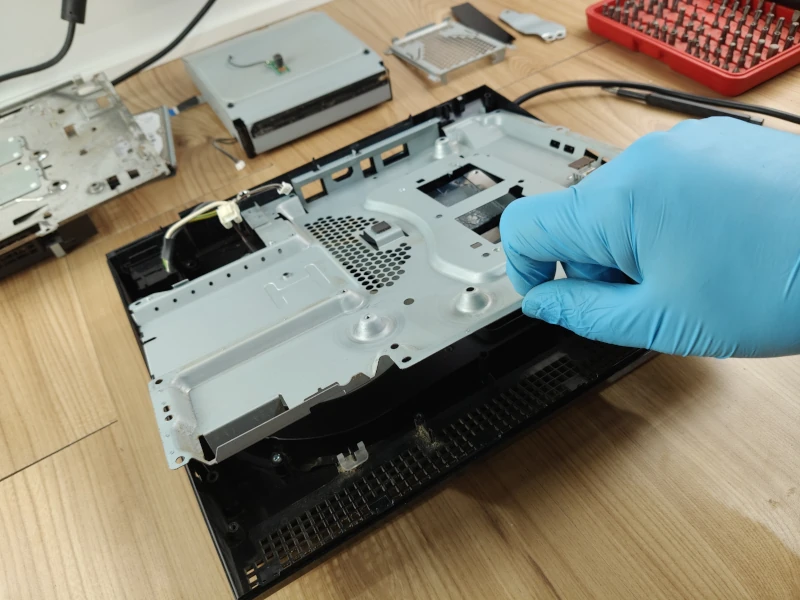

Powoli zbliżamy się do finału demontażu PlayStation 3 FAT. Po zdjęciu blachy, która, była pod spodem płyty głównej możemy już zdejmować chłodzenie. Grill konsoli trzyma się jeszcze na jednej śrubce ukrytej pod blachą, w roku konsoli. Teraz trzeba ją wykręcić i wysunąć plastikową kratkę.

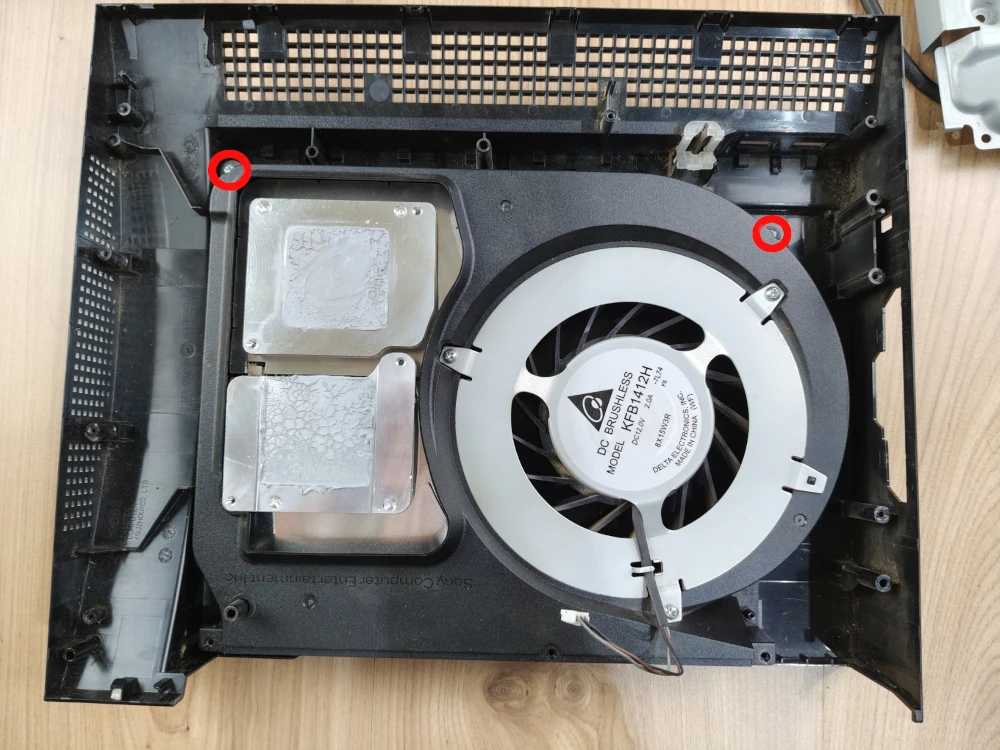

Na zdjęciu poniżej zaznaczyłem śrubki mocowania tunelu, wraz z wentylatorkiem, po ich odkręceniu można zdjąć całość.

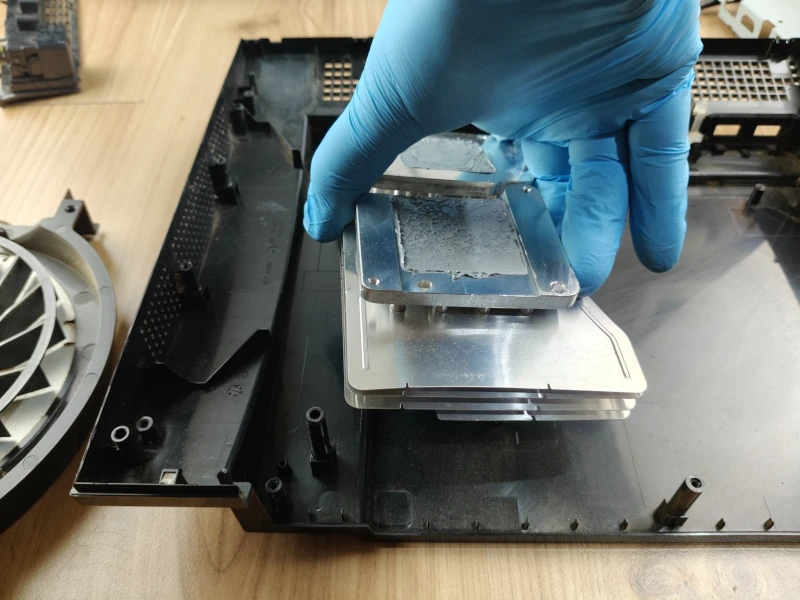

Ostatnia część, czyli radiator leży luzem, wystarczy go teraz wyjąć. Trzeba jednak uważać na cieniutkie żeberka, aby się nie za bardzo powyginały. I tym sposobem dodarliśmy do końca całego procesu demontażu konsoli. FAT wbrew pozorom nie jest taka trudna do rozebrania. Mając pod ręką odpowiednie narzędzia, trochę cierpliwości i zdolności manualnych, jest to naprawdę czysta przyjemność 🙂
